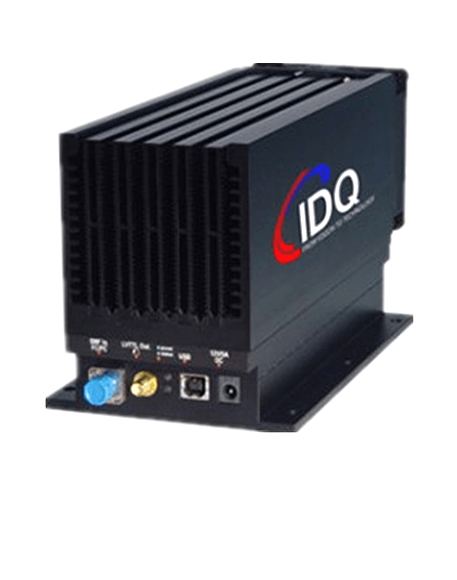

ID Quantique(IDQ)红外单光子探测器ID221-STD

3600 阅读
产品介绍

可调检测概率(10%-15%-20%)

可调的停滞时间(1至25微秒)

TTL输出(100 ns,SMA连接器)

通过USB进行遠程控制

单模或多模光纤连接

ID221為電信波長下的自由运行模式下的单光子检测带来了重大突破。它是一个围绕InGaAs/InP被动淬火雪崩光電二极管构建的单光子检测模块。它為需要异步光子检测的应用提供了一种经济高效的解决方案。经过冷却的InGaAs/InP雪崩光電二极管和相关電子器件经过专门设计,可在自由运行模式下实现低暗计数和后脉冲率。该模块可以在10%,15%和20%的检测概率水平下运行,停滞时间可以设置為1 us至25 us。

光子的到达时间由SMA连接器上可用的100 ns TTL脉冲反映,其定时分辨率低至150 ps,效率為20%。一个简单的USB接口允许用户设置效率等级和停滞时间。提供具有单模光纤或多模光纤(芯直径為62.5微米)的标准FC/PC连接器作為光输入。ID221配有+12 V 60 W适配器。检测器可提供单模或多模输入。

产品参数

波長范围:900至1700 nm

光纤类型:SMF或MMF62.5

λ= 1.55 µm的效率范围校准:10、15或20%

DCR Max@10 µs停滞时间(SMF/MMF):@ 10%/15%/ 20%效率

ID221-STD 1.2/3/6 kHz

ID221-ULN 0.8/1.5/3 kHz

20%效率时的定时分辨率(FWHM):150 ps

停滞时间范围:1至25μs

停滞时间步長:1μs

检测输出脉冲:LVTTL/100ns宽度

输出连接器:SMA

输入電压:90~264 VAC-135~370VDC

频率范围:47~63 Hz

交流電流:1.4A/115VAC 1A/230VAC

冷却时间:5分钟

工作温度:+10至+30°C

尺寸(長x宽x高):230x110x120 mm

重量:2.5公斤
