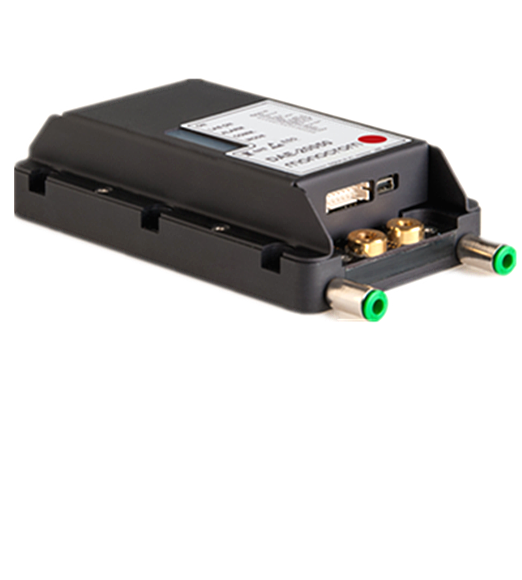

Monocrom激光二极管驱动器DAE-20050

2260 阅读
  • 品牌名称:Monocrom
  • 规格型号:DAE-20050
产品介绍

设计紧凑

输出電流:<200A

QCW或CW操作模式

USB通讯

包括水冷回路

高达45V的顺从電压

无需额外的電源電压

提供差分電流输入信号

激光温度传感器和PHD输入信号

反向電流保护

DAE-20050是一款紧凑而功能强大的激光二极管驱动器。電流波形可以CW,调制或脉冲高达200A。该驱动程序包括一个32位通信端口。通过所有電压,光電二极管,温度,同步延迟触发等命令,命令可以完全控制驱动器功能(脉冲产生,電流水平,温度限制,脉冲计数器等),同时保留大量信息。DAE-20050旨在支持高功率激光应用。内部水路是对要求苛刻的框图μC的基础,并提供USB 2.0信号(電流水平,嵌入在应用中)。

产品参数

输出電流:<200 A

恒流输出電压:10 V……45 V

電源電压:<50 V

输出功率:max.9000 W

允许功耗:max.250 W

上升时间:<22 us

下降时间:<22 us

脉冲宽度:max.CW

输出信号

電流监控器:10 mV/A

触发:TTL 5 V

触发延迟:TTL 5 V

激光输出:TTL 5 V

输入信号

触发输入:TTL 5 V

外部電流输入信号:TBD

紧急停止:TTL 5 V

外部激光:TTL 5 V

互锁:TTL 5 V

流量计:I2C/TTL

连接性:USB 2.0/RS485

激光温度传感器:NTC,25ºC时為10kΩ

输入水冷却管:4 x 6 mm

水冷温度:>14℃

重量:500 g

尺寸:130x75x35 mm

工作温度:15℃…60℃
