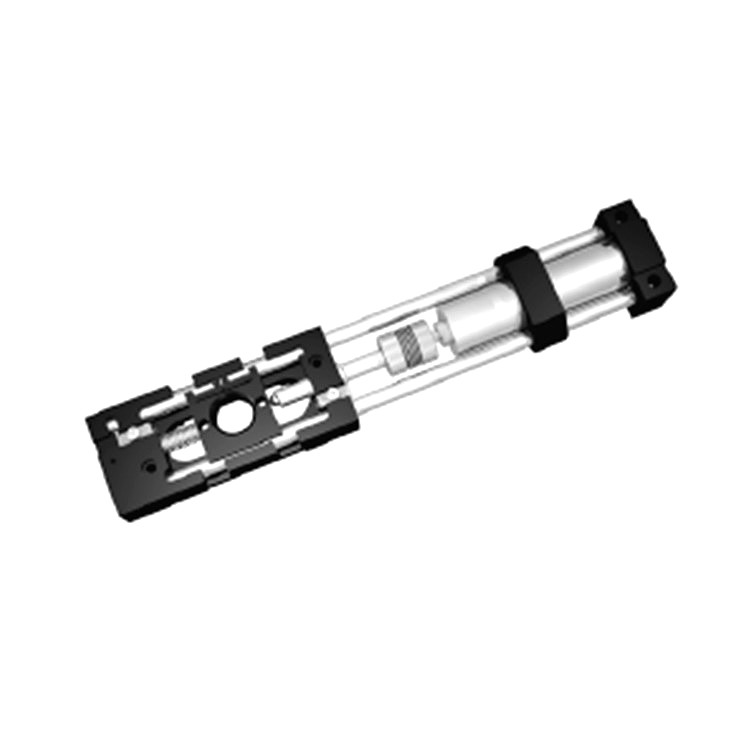

NATIONAL APERTURE電动線性载物台MM-3M-ST

387 阅读
产品介绍

-ST電动载物台有一个简单的回位弹簧和移动导螺杆。尽管行程有限,但内置反反弹功能也有好处。折叠和扩展電动载物台有一个穿过滑块中螺纹部分的固定导螺杆。螺纹孔和导螺杆之间的间隙在滑块运动中产生一定程度的间隙。它还影响运动的線性。為满足更严格的要求,提供了径向预加载座螺纹导孔模块。该系统的效果接近0齿隙,同时具有更大的線性度、可重复性和归位一致性。

性能特点
  • 3D型号可用
  • 与所有MM-3 MicroMini的内置连接载物台
  • 完全英制/公制兼容(所有丝锥和间隙孔)
  • 低轮廓
技术参数

产地:美國

重复性:4µm

归位重复性:4µm

精度(線性):6µm/25.4(mm)

速度(对于标准齿轮传动比):在64:1齿轮传动比的情况下,12 V时max.1.6 mm/秒

滑块齿隙:0(弹簧加载)

编码器转换(分辨率):每计数0.12406µm,64:1齿轮头

摆动:20µrad

螺距:0.3175 mm(80 TPI)或0.635 mm(40 TPI)

每圈線性运动:0.3175 mm(80 TPI)或0.635 mm(40 TPI)

跳动:2µm

齿轮头齿隙:1-2µm等效;可以在软件中进行补偿而不会过冲

電机:直径10 mm,6-12 Vdc伺服,電刷型

直接顶部或侧面负载:0.23 kg(8.0 oz)

退货:0.23(8 oz )至0.96公斤(34 oz )

螺距:9.5 oz in(67 mNm)

滚动:8 oz in(56 mNm)

偏航:6.5 oz in(45 mNm)
