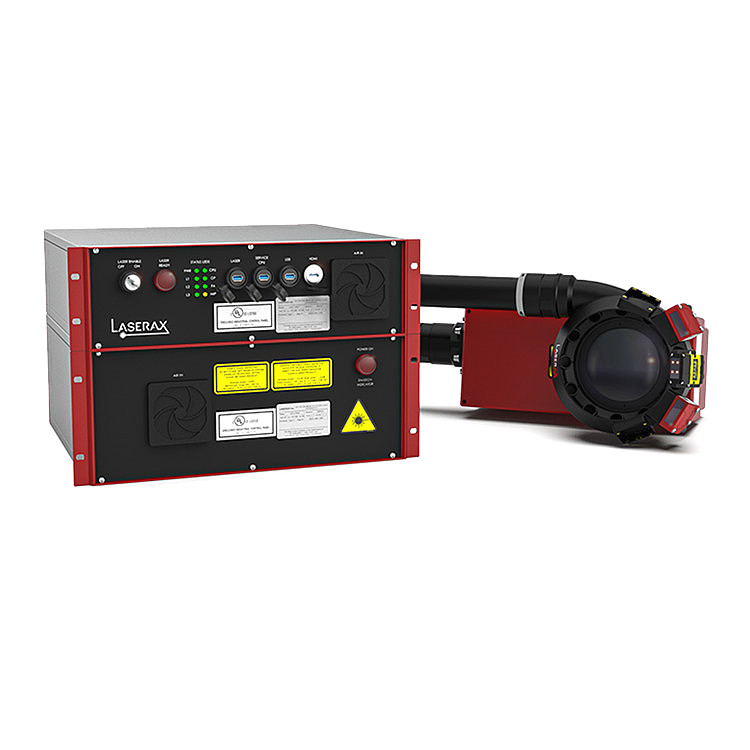

Laserax光纤激光打标系统LXQ系列

301 阅读
  • 品牌名称:Laserax
  • 规格型号:LXQ系列
产品介绍

LXQ是一种独特的光纤激光打标系统,设计用于所有类型的生产線的快速集成。它提供好的速度和可靠性,是金属标记应用的理想选择。它可以创建标记,包括数据矩阵代码、二维码、序列号、字母数字字符和徽标。

性能特点
  • 业界快的激光器

-我们的金属零件配置已多次与其他激光器进行对比,始终是快的——速度高达126%!高达100W的可用激光功率将使您能够满足具有挑战性的循环时间。

  • 好的可读性速率

-我们开发了独特的功能,能够始终如一地生成高质量的标记。3D自动对焦是我们先进的功能,多可提供3个补偿轴,从而提供业界高的零件定位公差。

  • 生产線的長正常运行时间

-我们的激光器可在10多年的时间里24小时标记零件,同时保持其标记速度和质量。為了大限度地减少维护,我们使用坚固的组件构建系统,并包括在苛刻的环境中保护设备所需的外围设备。

  • 直接集成

-每个激光系统都经过预配置、预校准和预测试,具有满足您需求的配置。LXQ系列采用PROFINET或以太网/IP控制,包括可随时使用的外围设备、Allen-Bradley和西门子PLC的快速启动程序以及基于web的HMI。

  • 实时遠程支持

-无论您身在何处,我们的激光专家都会在现场或通过安全的云VPN為您提供支持。提供遠程安装支持、培训和售后支持,我们非常自豪能够在旅程的每一步為客户提供帮助。

  • 一级激光认证

-Laserax提供一级激光认证服務,以简化集成并防止安全问题。您可以在我们的激光安全专家的帮助下设计自己的外壳,也可以集成我们的标准一级认证外壳,以获得完整的解决方案。

  • 激光专业知识

-当你購买LXQ时,你可以使用由真正的专家开发的定制激光工艺。我们专门為客户的制造过程调整激光系统。这包括维持后表面处理(粉末涂层、電子涂层、喷丸处理、加热等)的标记。

可选功能与配件

激光系统选项:

  • 激光功率

-光纤激光打标器的功率范围从20W到100W不等,具體取决于您的应用所需的打标速度。LXQ-HP还提供范围从200W到500W的更高激光功率

  • 激光头

-我们提供两种类型的激光头。2D头用于标记平坦表面,并且可以容易地补偿表面粗糙度的不准确性。3D头可用于标记任何类型的几何形状,补偿弯曲零件,并以45°角进行标记。

可选地,3D头可以与我们的3D自动对焦一起使用,以获得更大的零件定位公差。所有激光头都是完全密封的,防止灰尘、水、油颗粒和其他污染物。

  • 镜头配置

-我们的标准透镜配置為大多数零件标记要求提供了好的光學配置,提供了业界领头的标记场和标记距离,有助于减少激光标记产生的灰尘积聚在透镜上。

我们先进的透镜配置用于雕刻耐用的标记,例如在喷丸处理后保持可追溯性的标记。

  • 标准配件

-气刀通过吹出连续的气流来防止灰尘积聚在镜片上。这减少了透镜清洁维护,并保证了一致的标记质量。

我们的1级露天外壳可以集成到您的解决方案中,让您快速获得激光安全认证。

  • senior功能

-我们的3D自动对焦自动检测零件定位变化,并调整标记配置,以始终如一地生成高对比度标记。此功能可防止复杂的激光头调整。

我们的条形码验证功能在标记2D代码后立即监控标记质量。我们的验证系统和Cognex相机可以预测哪些2D代码将达到标记基准,即使零件经过后表面处理。

这些senior功能可以通过直接连接控制器背板上的外围设备轻松集成。

技术参数
  • 型号:LXQ-20
  • 标称激光输出功率:20W
  • 标称脉冲重复率:20 kHz
  • 功耗:250 W
  • 激光器类型:掺镱光纤
  • 電源電压:24 VDC
  • 脉冲能量:高达1 mJ
  • 波長:1064 nm
  • 光束质量:<2
  • 冷却:空气冷却
  • 激光源MTBF:100000小时
  • 防护:IP67
  • 遠程访问安全协议:OpenVPN(加密通道–OpenSSL)
  • HMI软件:基于Web,Allen Bradley,西门子
  • I/O:接線板I/O,M12-5引脚,编码器信号
  • 通讯:以太网/IP,PROFINET,RS-232,OPC/UA,USB
  • 产地:加拿大

-环境条件

  • 温度:10°C至35°C
  • 湿度:10%至90%(无冷凝)

-重量

  • 激光:17公斤
  • 对照:9公斤
  • 2D头:9 公斤
  • 3D头:14公斤

-尺寸(宽x高x深)

  • 来源:4U机架安装483毫米x 177毫米x 500毫米
  • 控制:3U机架安装483毫米x 133毫米x 500毫米
  • 2D头:340 x 150 x 138毫米
  • 3D头:489 x 162 x 170毫米

-脉冲宽度

  • 3米光纤電缆為100纳秒
  • 5米光纤電缆為125纳秒
产品应用

我们的激光打标器配置有您应用所需的打标过程。如果您更改了制造工艺,可以更新激光器配置以适应您的新工艺。

  • 光纤激光蚀刻系统

-配置有激光蚀刻的系统可以高速标记金属。激光束通过熔化表面产生黑色和白色的凸起。您可以激光蚀刻各种金属,包括钢、铝、阳极氧化铝、铅、镁、锌等。

  • 光纤激光雕刻系统

-配置用于激光雕刻的系统将材料蒸发成烟雾,以形成深雕刻。尽管金属雕刻比其他工艺慢,但结果更耐用。光纤激光雕刻机可以雕刻钢、铝和其他金属。

  • 光纤激光退火系统

-激光退火不是产生表面标记,而是通过化學方法改变材料表面下的颜色。它与不锈钢和铬部件一起使用,以保留保护层。

  • 激光清洗、纹理处理和硬化

-LXQ光纤激光器可以配置用于多种激光工艺。除了激光标记,它们还可以用于激光清洁、纹理化和硬化处理表面。所有这些工艺都可以取代需要耗材的技术和处理方法。
