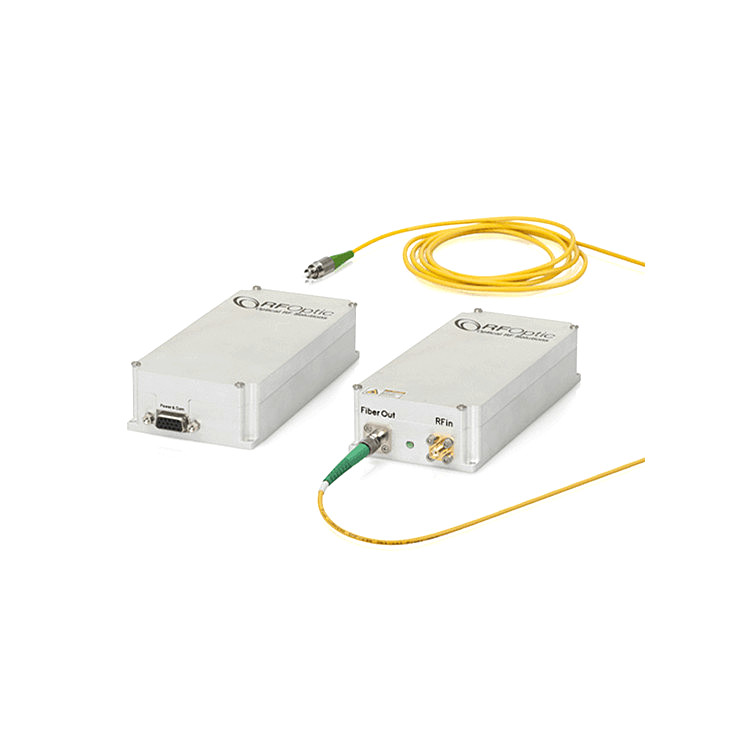

RFOptic 的模拟 RFoF 紧凑型模块可实现宽带射频信号的長距离传输。Tx 单元使用光发射器将宽带射频信号转换為光信号，Rx 单元将光信号转换回射频信号。这两个单元由客户的光纤连接。
一般来说，当需要多个不同功率水平的信号时，需要一个宽范围的无杂散动态范围（SFDR）。这种低噪声 RFoF HSFDR 链路可改善噪声系数性能。高 SFDR 传输 RFoF 简化了信号调节要求，以避免信号饱和及随后的后果（如功率電平调整）。例如，在天線测试、雷达或通信系统测试过程中，由于主叶和侧叶或近距离和遠距离目标之间的振幅比通常很大，因此高 SFDR 至关重要。这同样适用于 DF/ELINT 系统，因為该系统须同时处理强干扰器和弱相关信号。RFOptic 的 12、18、20、30 和 40 GHz RFoF 解决方案可提供低 111 dB/Hz 的高 SFDR。由于其改进的 NF，可能不需要额外的前置放大器。这些高性能产品可用于民用通信、天線遥控、遥测、國防系统、卫星通信等应用。在寻找高 SFDR 解决方案时，与 Q（标准）解决方案相比，我们的 L（低噪声）解决方案是好的选择。
频率范围 0.1 -12 千兆赫
低噪声 RFoF HSFDR 版本
杂散電平低
高 SFDR 112 dB/Hz
良好的相位噪声
良好的相位線性度
RFoF-12G-L0-Mini： 收发器 12GHz，HSFDR： RFoF12TFL-N0-11；RFoF12RFL-N0-11
RFoF-12G-L1-Mini：收发器 12GHz，HSFDR，带前置放大器：RFoF12TFL-A0-11；RFoF12RFL-N0-11
RFoF-12G-L0-Mini-P：收发器，12GHz，HSFDR，带后置放大器：RFoF12TFL-N0-11；RFoF12RFL-A1-11
RFoF-12G-L2-Mini：收发器，12GHz，HSFDR，带前后级放大器：RFoF12TFL-A0-11；RFoF12RFL-A0-11
HSFDR-電缆-数据-直流：2 X D15 至 USB 150cm 和 D15 至 DC 25cm 专用電缆：用于独立 HSFDR 链路
室外数据和交流電套装：数据和 110/220 交流对面连接器-配件：用于带交流電源的室外外壳
室外数据和直流電源套装：数据和 5VDC 反向连接器-附件：用于带直流電源的室外外壳
标准（独立）
1U 通用机柜（4 台）
1U 可拆卸面板外壳（2/4 台）
室外（2/4 台）
产地：美國
频率范围：0.1-12 GHz
射频增益：-18 dB
整个频率范围内的增益平坦度： ±1.3 dB
1dB 压缩点：10 dBm
噪声系数：24 dB
SFDR（计算值）：113 dB/Hz2/3
Max射频输入電平（无损坏）： 16 dB
驻波比输入：2:1
驻波比输出：2:1
杂散：<-95 dBm
10KHz 偏移时的相位噪声：< -120 dBc/Hz
输入/输出阻抗：50 Ω
激光二极管光波長：1.55 μm
接收器光電二极管光波長：1.5-1.58 μm
工作温度范围：0 至 +70 °C
存储温度：-40 至 +85 °C
LED 状态指示灯（Tx/Rx）：蓝/ 绿/ 红
输入電压：5 VDC
功耗 Tx 模块：2.5 瓦
尺寸单元：75 × 154 × 33 mm
重量：450 g
射频输入/输出连接器：SMA mm
光學连接器：FC/APC
電源连接器和数据/监视器连接器：DB15
分布式天線、卫星通信、射電望遠镜、電信：遥控天線、通过光纤的長射频链路、電子战
民用通信、天線遥控、遥测、國防系统、卫星通信等应用
