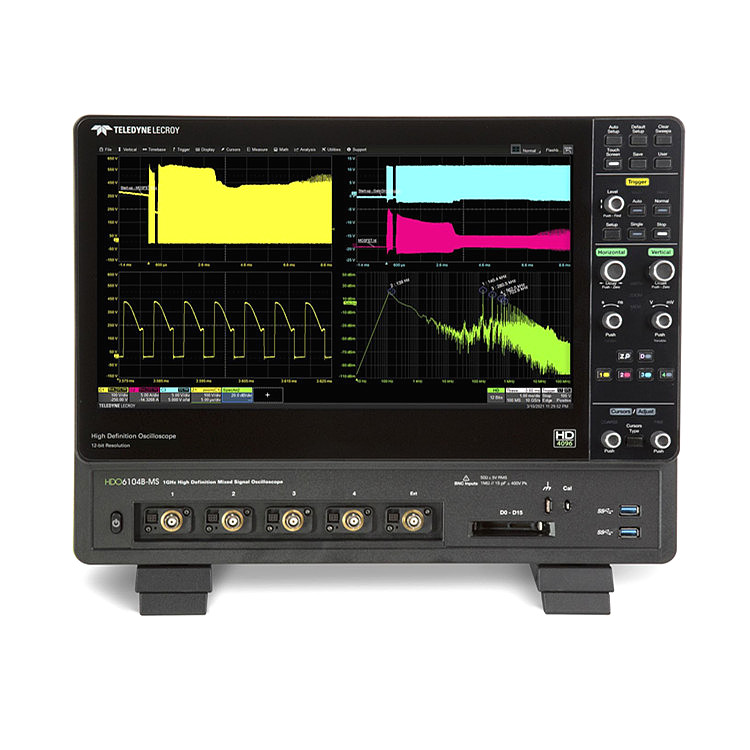

Teledyne LeCroy 高分辨率 12 位示波器采用独特的 HD4096 技术，可提供高测量性能。HD4096 技术可在全带宽条件下提供高分辨率和低噪声 - 始终為 12 位，毫不妥协。
高分辨率 - 始终為 12 位
更大的显示屏，更小的占地面积，更多的工作台空间
功能更强，生产率更高

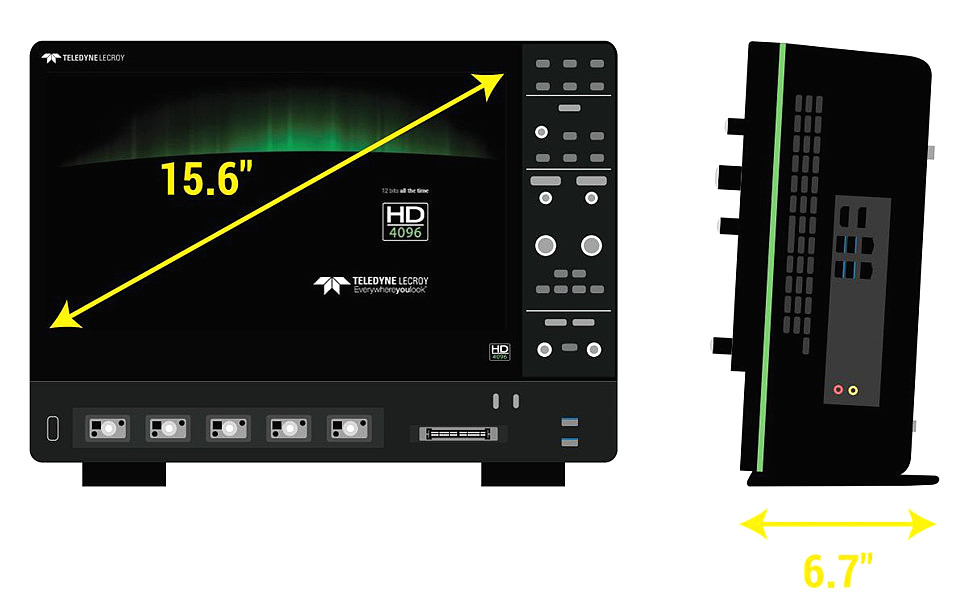

15.6 英寸显示屏，分辨率為 1920x1080
时尚的仪器，深度减少 25 %
利用专用工具提高生产率

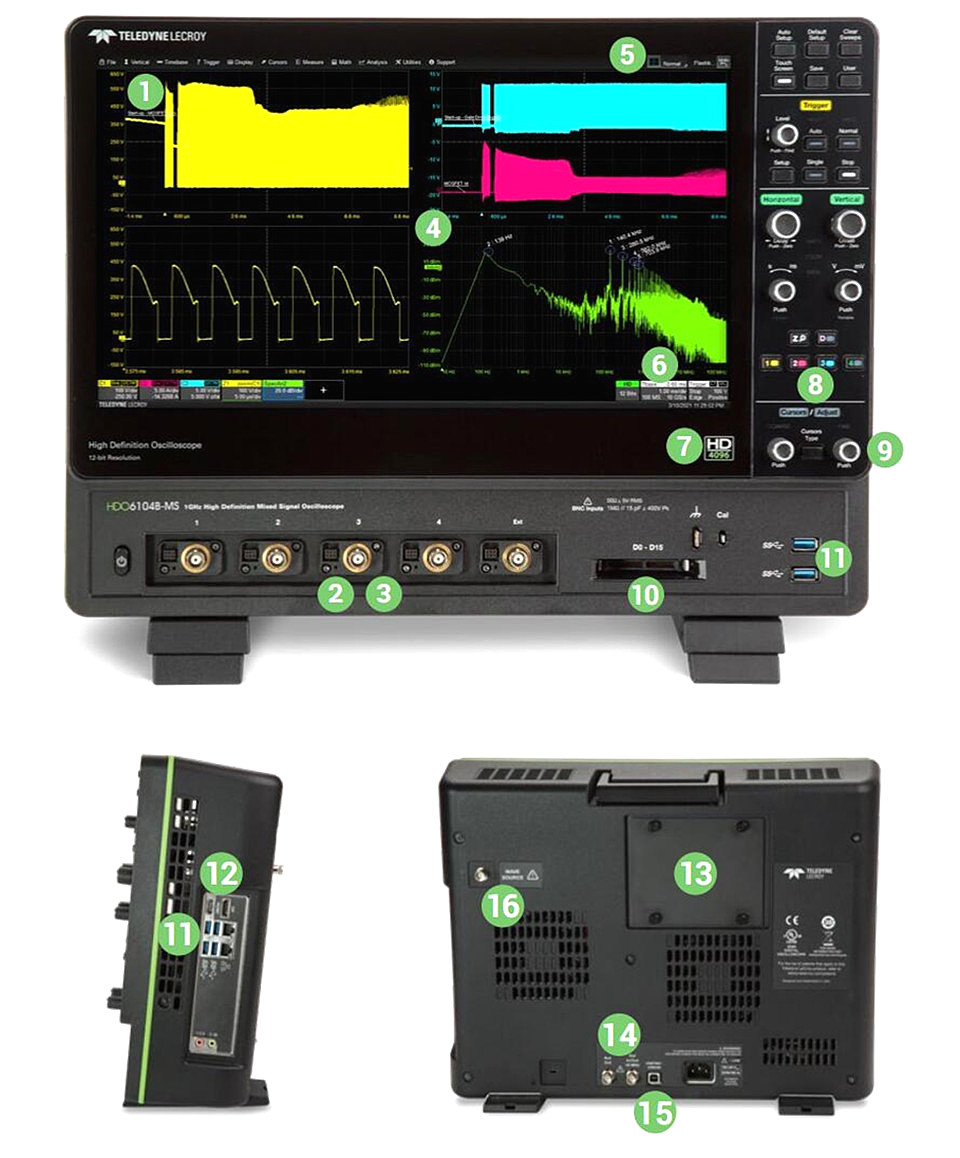

- 15.6 英寸 1920 x 1080 電容式触摸显示屏
- 4 个模拟输入通道
- ProBus 输入支持所有 Teledyne LeCroy 探头
- MAUI 带 OneTouch 用户界面，操作直观
- Q-Scape 多标签显示结构
- 高达 250 Mpts 的采集内存
- HD4096 技术 - 始终為 12 位
- 按钮/指示器颜色与显示屏上的相关波形一致
- 使用光标，无需打开菜单即可调整设置
- 具有 16 个集成数字通道的混合信号功能
- 6 个 USB 3.1 端口（2 个正面，4 个侧面）
- HDMI 和 DisplayPort - 支持 4K (4096 x 2304) 外接显示器
- 可拆卸固态硬盘（标准配置）
- 参考时钟输入/输出，用于连接其他设备
- USBTMC 通过 USB 2.0 进行数据卸载
- WaveSource 任意函数发生器
内存选件
HDO6KB-L：用于 HDO6000B 的 100 Mpt/Ch 存储器选件
HDO6KB-XL：用于 HDO6000B 的 250 Mpt/Ch 内存选件
计算机升级
HDO6KB-SSD-02：用于HDO6000B的可移动固态硬盘替换件
遠程控制/网络选件
USB2-GPIB：外部USB 2.0至GPIB IEEE 488.2适配器
功率分析软件
HDO6K-POWER-DEVICE：用于 HDO6000 的功率器件分析选件
HDO6k-DIG-PWR-MGMT：用于 HDO6000 的数字電源管理分析软件选件
HDO6K-THREEPHASEPOWER：用于 HDO6000 的三相電源分析软件
HDO6K-THREEPHASEDQ0：用于 HDO6000 的 3 相 dq0 变换选件
HDO6K-THREEPHASEVECTOR：用于 HDO6000 的三相矢量显示选件
HDO6K-PWR：HDO6000 功率分析选件
产地：美國
模拟带宽（Max）：350 MHz
带宽：4
模拟带宽 @ 50 Ω（-3 dB）（ProBus 输入）：350 MHz(≥1 mV/div)
模拟带宽 @ 1 MΩ（-3 dB）（ProBus 输入）：350 MHz（典型值）
上升时间（10-90 %，50 Ω）：1 ns（典型值）
上升时间（20-80 %，50 Ω）：700 ps（典型值）
输入通道：4
垂直分辨率：12 位；增强型分辨率 (ERES) 可高达 15 位
有效位数 (ENOB)：8.7 位
垂直本底噪声（1 mV/div）：85 uVrms
垂直本底噪声（2 mV/div）：85 uVrms
垂直本底噪声（5 mV/div）：90 uVrms
垂直本底噪声（10 mV/div）：95 uVrms
垂直本底噪声（20 mV/div）：110 uVrms
垂直本底噪声（50 mV/div）：210 uVrms
垂直本底噪声（100 mV/div）：360 uVrms
垂直本底噪声（200 mV/div）：1.10 mVrms
垂直本底噪声（500 mV/div）：2.10 mVrms
垂直本底噪声（1 V/div）：3.70 mVrms
灵敏度：50 Ω： 1 mV-1 V/div，可变；1 MΩ： 1 mV-10 V/div，可变
直流垂直增益精度（直流精度的增益分量）：±(0.5%) FS，偏移量為 0 V
通道-通道隔离：DC-200 MHz： 60 dB (>1000:1)、200 MHz 至额定 BW：50 dB（>300:1）
Max输入電压：50 Ω： 5 Vrms、1 MΩ： Max 400 V(直流 + 峰值交流 ≤ 10 kHz）
输入耦合：1 MΩ： 交流、直流、接地；50 Ω： 直流、接地
输入阻抗：1 MΩ ± 2.0 % || 15 pF、50 Ω ± 2.0 %
带宽限制器：20MHz、200MHz
半导體、计算机、消费電子、军事/航空航天、汽車/工业和電信
