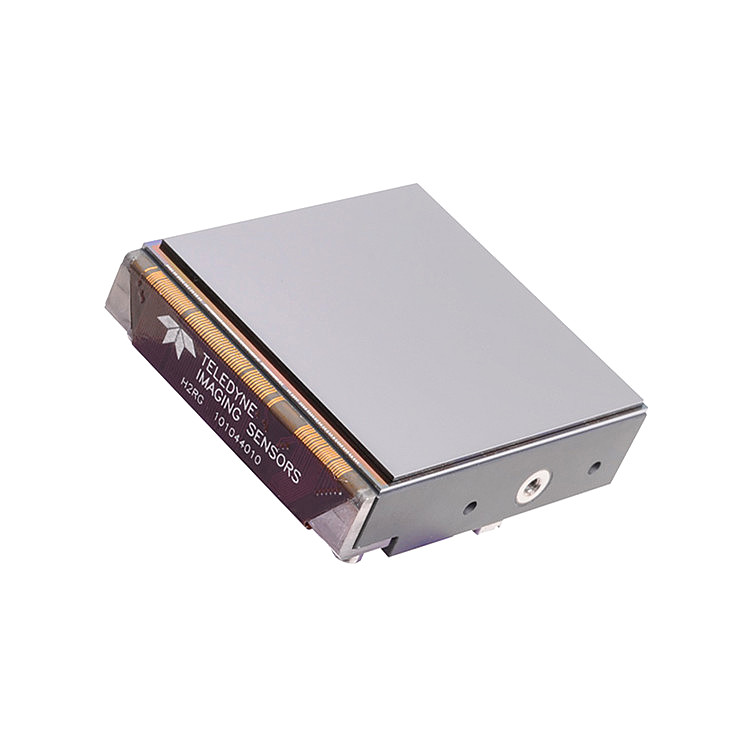

Teledyne Imaging成像传感器HAWAII-2RG

43 阅读
产品介绍

Teledyne 的碲化镉汞探测器材料实现了高量子效率和低暗電流。TIS HgCdTe 可以 "去除基板",同时检测可见光和红外光。波長灵敏度和抗反射涂层可以调整,以获得从 380 nm(紫外線)到 14.5 微米長波红外線的良好响应。Teledyne 的红外探测器具有强辐射耐受性,这对于太空任務而言是一项重要特性。Teledyne 的所有红外 FPA 都是混合 CMOS 图像传感器,是通过将碲化镉汞探测器阵列与针对成像应用进行了优化的读出集成電路 (ROIC) 混合制成的。2048×2048 像素 H2RG 是新型的读出集成電路,适用于地基和空间应用中的可见光和红外天文學。

性能特点

数据采集灵活性高

大型(2048x2048 像素)阵列,像素间距為 18 μm

可感测从软 X 射線到 10 μm 的任何光谱带

标准产品 HgCdTe 截止点為 1.75 um、2.5 μm 和 5.3 μm

去除基底的碲化镉汞可提高 J 波段量子效率 (QE),实现可见光谱响应,消除基底吸收宇宙辐射产生的荧光,并消除基底材料中的条纹

导窗输出--可对整个阵列同时进行科學日期采集

可编程窗口位置和大小,用于引导

读出设计允许交错读出导向窗口和全阵列科學数据

全帧读出速率高达 74 Hz

慢速模式下的像素速率高达 480 kHz

快速模式下的像素速率高达 10 MHz

采用模块化设计 - 阵列有 4 侧可对接(3 侧可紧密对接)

产品结构与细节

用于光检测的像素為 2040 x 2040,另外在阵列两侧各有 4 行和 4 列参考像素。

可选功能与配件

可提供的封装材料:钼或英钢。

Teledyne 的 SIDECARTM ASIC 焦平面電子器件兼容

HgCdTe 红外(IR)和硅 PIN HyViSITM 可见光探测器兼容

允许组装 2048x2048 H2RG 模块的大型马赛克,例如 Teledyne 的 4096x4096 像素马赛克和更大的马赛克

可选的输出数量(1、4 或 32)和用户可选的扫描方向

技术参数

产地:美國

传感器类型:IR FPA

分辨率:2048 x 2048

像素尺寸:18 x 18 µm

图像面积:36.9 x 36.9 mm

总像素:419 万像素

波長类别:可见光 (400-700 nm);近红外 (700-1000 nm);短波红外 (1000-3000 nm);中波红外 (3000-5000 nm)

参数:1.75 μm

输出数:可编程 1、4、32

Max帧速率:3 Hz(慢速模式,480 Kpix/秒/输出,32 个输出);74 Hz(快速模式,10 Mpix/秒/输出,32 个输出)

功耗:≤4 /≤300 mW

探测器材料:碲化镉汞

探测器基底:碲镉汞 - 已移除

800 nm时的平均量子效率(QE):% ≥50(目标≥70)

1,000 nm时的平均量子效率 (QE):% ≥50(目标≥70)

1,230 nm时的平均量子效率 (QE):% ≥70(目标是≥80)

1,500 nm时的平均量子效率 (QE):% ≥70(目标≥80)

2,000 nm时的平均量子效率 (QE):% 带外

波長 3,500 nm时的平均量子效率 (QE):% 带外

波長為 4,400 nm时的平均量子效率 (QE):% 超出带宽

暗電流中值:1.75 μm: 120 K:≤0.05(目标≤0.01)e-/s

读出噪声中值,相关双采样 (CDS),100 KHz 像素读出率:e-≤30(目标≤15)≤18(目标≤12)

读出噪声中值,重置 - 以 10 MHz 像素读出率读出:e- ≤100(目标為 70)

井容量:e- ≥80,000(目标是≥100,000)

串音:目标≥85,000 %

可操作性:≥95 %(目标≥99)

群组: 50 个或更多连续的不可操作像素:≤1 %(目标為≤ 0.5)的阵列

SCA 平整度:≤ 25(目标≤ 10) μm

产品应用

太空天文學与空间科學、用于轨道望遠镜、天文台和宇宙研究的成像技术、地面天文學、可见光和红外图像传感器為地面天文应用和天文台设定了标准
