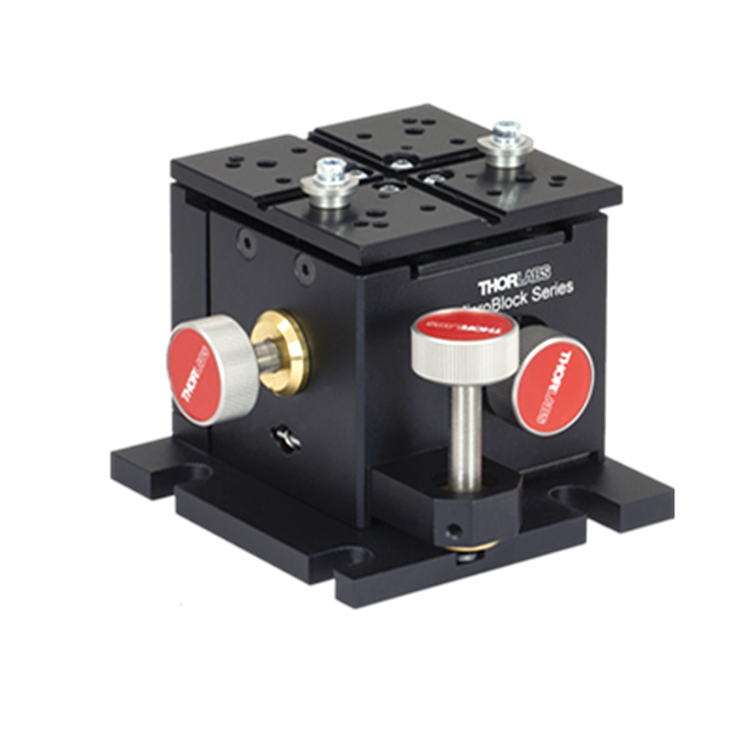

THORLABS3轴位移台(带手拧螺丝调节器)MBT616D(/M)

1617 阅读

品牌名称：THORLABS
规格型号：MBT616D(/M)

产品介绍

Thorlabs带手拧螺丝驱动器的MicroBlock小型挠性位移台具有4 mm(0.16英寸)的粗略行程，每转调节范围是500 μm/rev。这种分辨率和行程范围非常适合优化光纤对准或光波导定位系统的耦合效率。请注意，与我们的NanoMax和RollerBlock位移台不同，我们不建议从这些位移台上拆下驱动器。

英制位移台带MMP1顶板，而公制位移台带MMP1/M顶板。这些安装板含有一个中心凹槽，便于重复对准概述中所列的所有配件。如果需要离心安装或面包板安装，我们还提供RB13P1顶板。

该位移台还有预配置多种光纤耦合光机组件的版本，用于光纤耦合系统。

性能特点

预配置手拧螺丝驱动器，用于手动粗调
底座有安装槽，用于安装到面包板和光學平台
挠性设计，不需要润滑油，提高了長期稳定性
非常适合在光纤耦合系统中粗略对准光纤

可选功能与配件

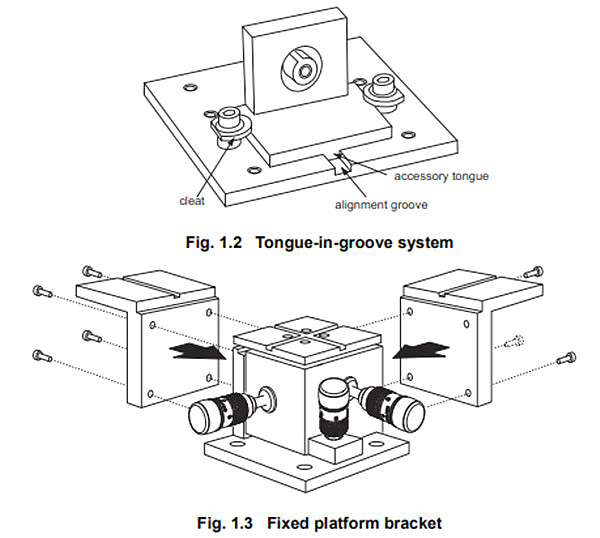

提供种类齐全的附件，使 MicroBlock 能够固定和操作光纤、二极管激光器、梯度折射率透镜、球面透镜和其他常用光學组件。附件使用榫槽系统安装在顶部平台上，并用夹板和有头螺钉固定——见图 1.2。当端射或对接耦合到小型光波设备时，还可以使用三个扩展的顶部平台。

平台支架可以连接到 MicroBlock 的侧面，以提供一个与移动平台相邻的固定平台——见图 1.3。这允许附件安装在 75 毫米的固定光轴高度，与正在平移的附件相邻。或者，顶板可以更换為 AMA011直角顶板，提供方便的垂直安装表面，用于将其他组件或附件连接到平台。
