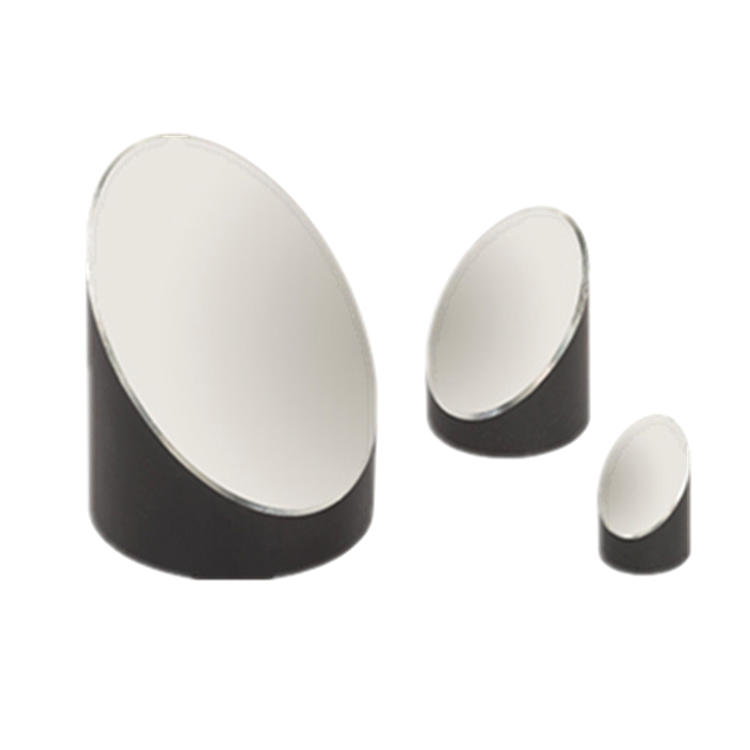

THORLABS离轴抛物面反射镜MPD00M9-P01,MPD019-P01,MPD01M9-P01,MPD029-P01,MPD039-P01
923 阅读
- 品牌名称：THORLABS
- 规格型号：MPD00M9-P01,MPD019-P01,MPD01M9-P01,MPD029-P01,MPD039-P01
产品介绍
Thorlabs的离轴抛物面(OAP)反射镜的反射表面是母抛物面的一部分。它们可以无色差地聚焦准直光束或准直发散光源。它们的离轴设计能够在空间上将焦点从光路其他部分中分离出来。其反射设计消除了透射光學元件会引入的相位延迟和吸收损耗，并且十分适合用于飞秒脉冲激光器。
聚焦光束和准直光束的角度(离轴角)為90°。准直光束的传播轴应与基底垂直，从而实现理想的聚焦效果。抛物表面经过金刚石切削处理，镀有一层带保护层的银膜，可以在450 nm - 2 µm的波長范围内提供>97%的平均反射率，在2 µm - 20 µm的波長范围内提供>96%的平均反射率。尽管镀保护膜可以保护银免受污染，但还是需要防止空气过于潮湿。
这里出售的OAP反射镜由铝基底制造。每个反射镜的底部都有三个呈三角形排布的螺纹安装孔和一个用于安装转接件对准孔。非光學表面经过阳极氧化发黑处理，且用激光刻有产品型号，方便识别。
性能特点
- 在450 nm - 2 µm波長范围内的平均反射率>97%，在2 µm - 20 µm的波長范围内平均反射率>96%
- 准直发散光源或聚焦准直光束时不会产生球差或色差
- 有效焦距：15 mm(0.59英寸)到8英寸(203.2 mm)
- 表面粗糙度：< 100 Å(RMS)
- 通光孔径：>90%的直径
- 可选用三种安装转接件，用于Ø1/2英寸、Ø1英寸和Ø2英寸版本：
SM外螺纹安装转接件
用于反射镜调整架的无螺纹转接件
带8-32(M4)螺孔的接杆安装转接件
- 直角调整架，用于30 mm笼式系统和Ø1英寸OAP反射镜

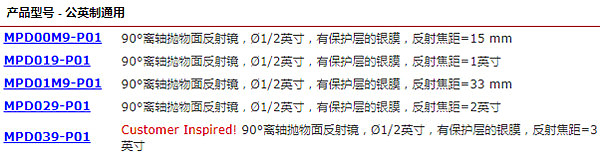

选型指南

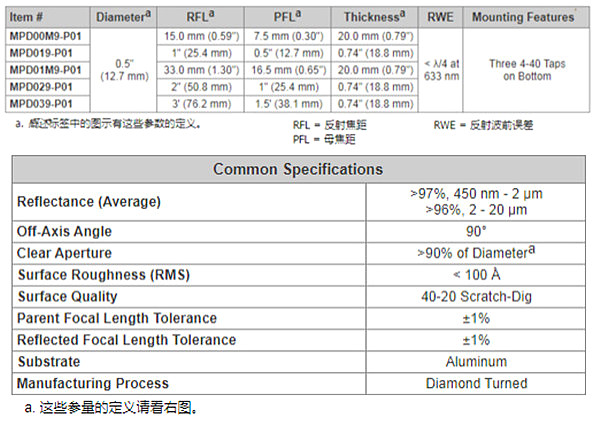

技术参数

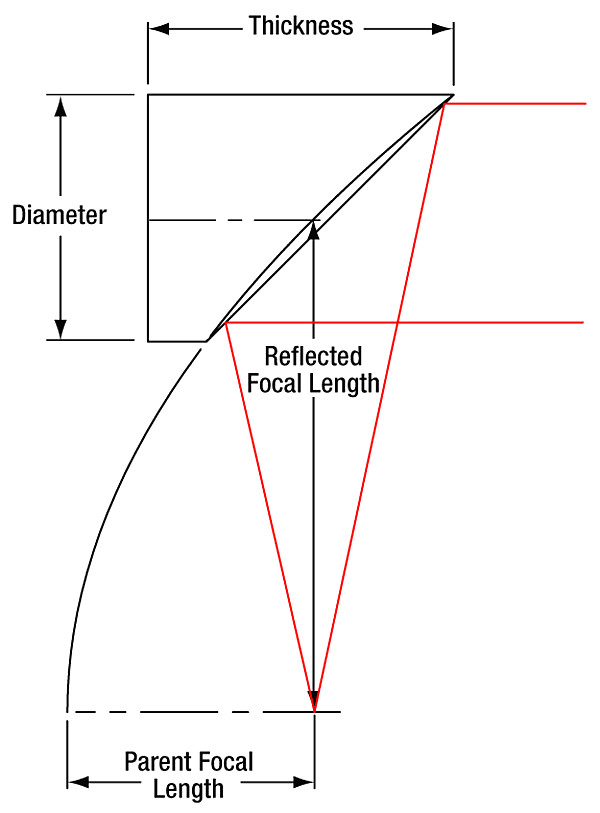

产品尺寸
产品参数
