产品介绍

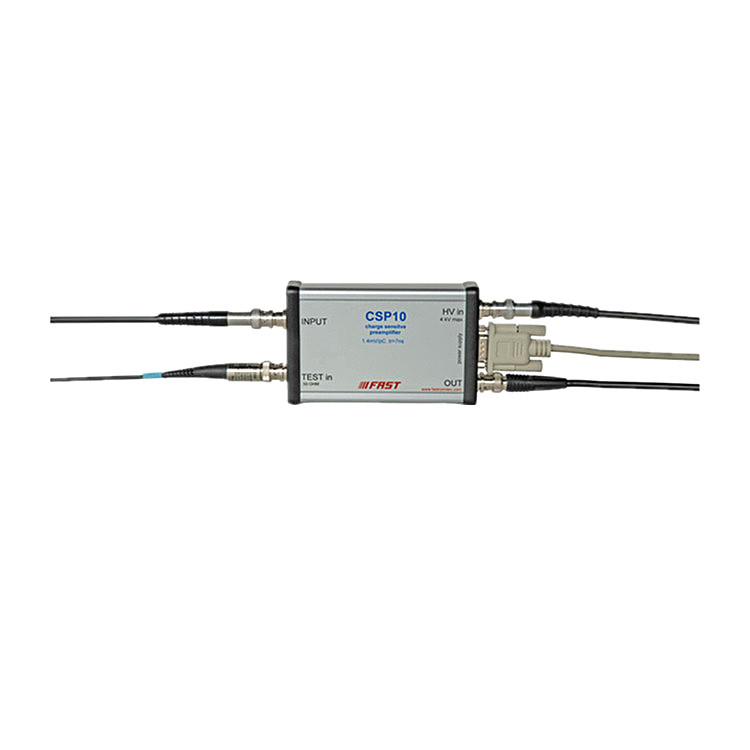

FAST ComTec的CSP10是一种单通道電荷敏感前置放大器模块，用于各种类型的辐射探测器，包括半导體探测器（如CdTe和CZT）、p-i-n光電二极管、雪崩光電二极管（APD）和各种气體探测器。
CSP10是FAST ComTec提供的一系列四个電荷敏感前置放大器之一，它们之间的ZUI大區别在于增益。与FAST ComTec的所有前置放大器模块一样，CSP10是一个小型屏蔽金属外壳，带有用于電源的D-sub 9连接器。
性能特点
- 实际電荷敏感前置放大器的输出波形会有一个非零上升时间：对于CSP10，这个数字大约為7纳秒。
- 前置放大器输入处的電容（即检测器電容）将以4ns/pF的速率进一步减缓上升时间。
- 输出上升时间也将受到检测器速度的限制。
- 在長时间域，由于反馈電容器通过反馈電阻器放電，输出衰减，RC时间常数為140μs。

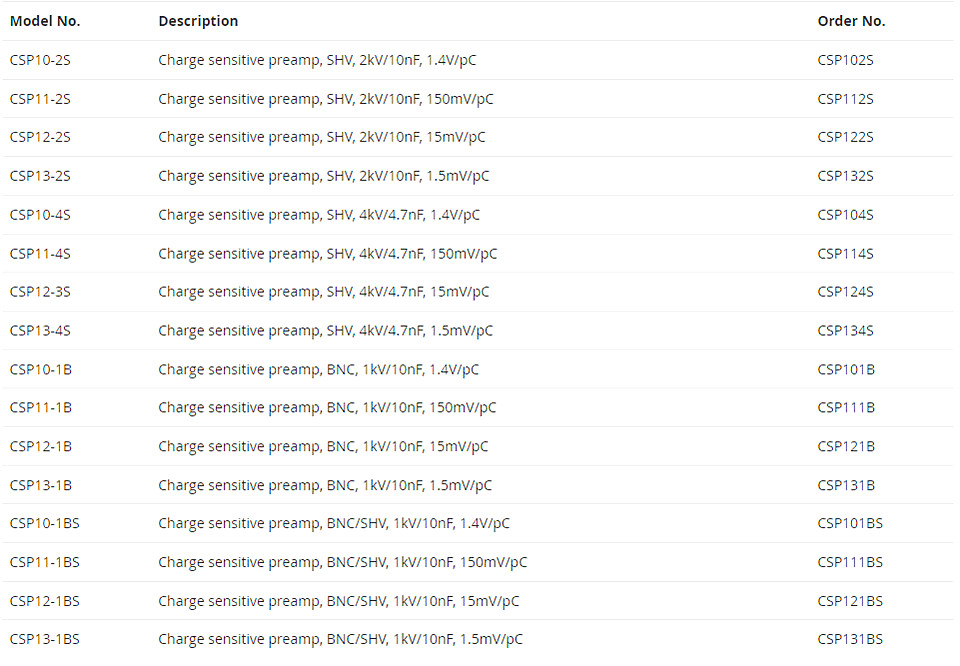

选型指南
技术参数
产地：德國
前置放大通道：1个
等效噪声（ENC）
ENC RMS：200个電子，0.03 femtoCoul
硅中的等效噪声：1.7 keV（FWHM）
CdZnTe中的等效噪声：2.4 keV（FWHM）
ENC斜率：4 electrons RMS /pF
上升时间：7 ns
衰变时间常数：140μs（分别為150μs、50μs和50μs）
不饱和输出摆幅：-3至+3伏
電源電压（Vs）：标称±12 V（±2 V）
電源電流：＜10 mA
功耗：<240 mW
工作温度：-40至+85℃
输出偏移：+0.2至-0.2 V
输出阻抗：50欧姆
净重：250克
不带连接器的尺寸：126毫米x 80毫米x 30毫米
带连接器的尺寸：165毫米x 80毫米x 30毫米
产品参数
