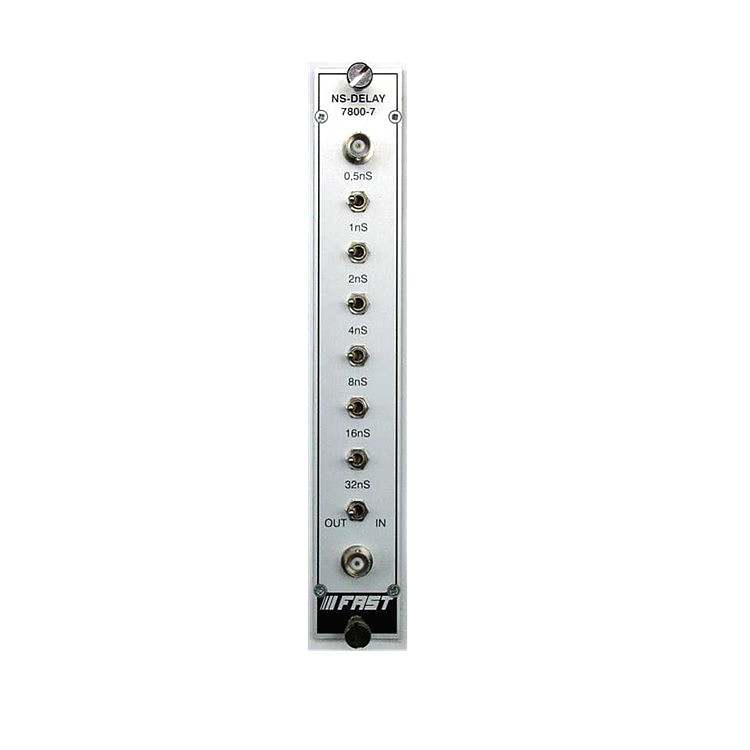

Model 7800-7是一个完全直流耦合的延迟箱，包含50欧姆校准的電缆延迟。前面板拨动开关允许选择0.5、1、2、4、8、16和32 ns的延迟时间。延迟时间的任何组合都可以添加到总共63.5ns。可以级联任意数量的7800-7个延迟盒，以获得更長持续时间的精确延迟。盒子的操作不需要電源。
7800-7型可用于校准包含重合電路或时间-幅度转换器的定时通道。这种外部延迟的选择提供了——例如——对由于不同检测器和電子器件的上升时间变化和传播延迟而导致的不同通道中的定时延迟的完全补偿。
- 对齐快速计时通道
- 模拟或逻辑信号的50欧姆校准電缆延迟
- 0到63.5 ns延迟，可按0.5 ns增量设置
- 精度通常為±20 ps
产地：德國
输入：接受正或负線性脉冲或逻辑脉冲，Zin=50欧姆，直流耦合；前面板Lemo连接器。
输出：等效于输入脉冲，由所选延迟开关之和延迟。Zout=50欧姆，直流耦合。
延迟输入/输出控制：七个前面板拨动开关。可选择的延迟范围為0.5到63.5 ns。
连接器：所有连接器均為前面板Serie 00 type ERN.00.250.CTL、BNC或其他要求的连接器。
延迟范围：0.5至63.5 ns
切换开关增量：可选择0.5 ns增量
延迟：当所有开关都处于OUT（输出）位置时為min.1 ns。
延迟精度：每个延迟位置的典型值為+18.5 ps，在室温下用r=0.2 ns的测试脉冲测量的為max.95 ps。
尺寸：单宽NIM模块3.43 X 22.12厘米（1.35 X 8.71英寸）/TID-20893（修订版）
净重：0.6千克（1.5磅）
装运重量：2.0千克（4.4磅）
温度范围：-0至+50摄氏度
