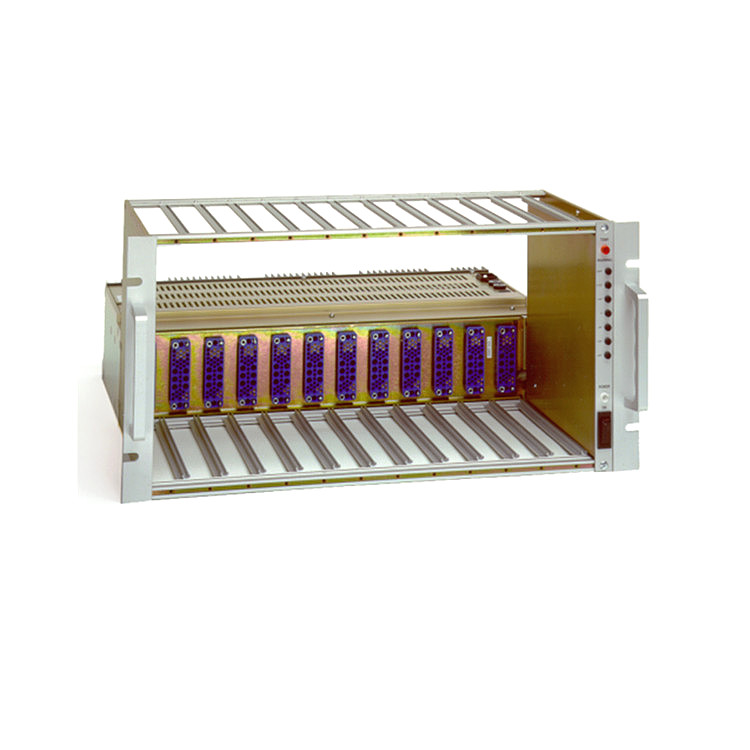

Model 70XX由一个NIM-BIN和连接的電源组成，電源范围从60瓦到300瓦。NIM-BIN為12个单宽NIM模块（核仪器模块）提供空间，并提供四个或六个直流電压和117V交流電。还可以容纳其他尺寸的双宽和三宽NIM组件。
12个后部连接器的接線可提供+6V、+12V、+24V DC和117V AC。可拆卸電源可在105V至250V的線路電压下工作。線路電压输入可以通过接線变化设置為六个位置。
控制面板上提供了直流電压的测试点、ON/OFF开关以及電源和温度警告的监控灯。温度警告灯指示已达到85°C的工作范围。散热器温度超过125°C时，電源将自动关闭。当安全操作条件恢复后，電源将再次完全工作，警告灯将熄灭。机械部件的坚固设计和電子部件的尺寸非常保守，从而带来高的质量和可靠性。
- NIM标准
- 容量高达300 W
- 工作電压105至250V可配置
- 高的质量和可靠性
- 热保护
- +6V可选过電压保护
- 符合NIM标准TID-20893和DOE/ER-0457T
产地：德國
模块连接器：十二个AMP 202516-3
测试点：控制面板测试点，用于x调节電压和接地
線路電压（内部接線变化）：105/117/130/220/235/250 V+10%，-12%，47/63 Hz
输出電压调节：＜0.05%，（+/-6V 0.5%）
長期稳定性：<3 x 10-3
温度稳定性：<3 x 10-3<0.01%/°C（0°C至60°C）
噪声和纹波：<3mVss/3mVpp
输出阻抗：<0.3欧姆
恢复时间：±0.1%100 usec，±6V:±1%100 usec
限流：120%（折回式）
短路電流：额定電流的25%
温度范围：0-50°C（-3%/°C，从50°C到60°C）
温度警告：指示灯
物理尺寸：48.26 x 21.7 x 52cm，带外把手，56.5cm，包括把手
净重：max.15.5kg
运输重量：max.17.2kg
