产品介绍

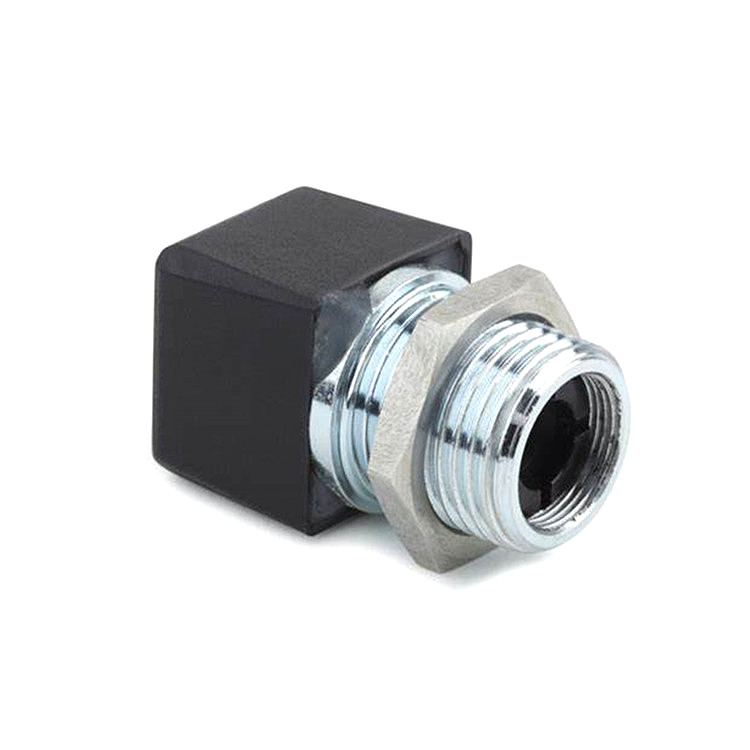

Gated Cameo是一款微型激光二极管模块，具有螺纹枪管，便于隔板安装，确保模块和散热器之间良好的热接触。激光模块设计中的这一新概念允许将激光二极管、可调节准直透镜和驱动電路集成在只有24mm長的机身内，并且所有这些都不会影响性能。门控Cameo提供高输出功率稳定性，具有瞬态和极性保护，以及二极管和外壳之间的電隔离。它有一个闩锁连接器，提高了可靠性。A/R涂层的用户可调节准直透镜产生椭圆形输出光束，该光束可以被聚焦以产生精细斑点。它还具有第三个TTL调制输入，允许用户打开和关闭带宽≥100Khz的输入。控制慢速启用输入的第四根导線允许用户从联锁和开关中打开和关闭激光器。
性能特点
- 多功能螺纹安装工业激光模块
- 适用于受限區域的紧凑長度
- 以用户為中心
- 可靠的连接器结构
- 隔离金属外壳
- 易于安装
- 广泛的镜头选择
- 第三線输入，便于快速切换/选通
- 切换速度高达100kHz
- 直接从TTL逻辑電平操作
- 在各种光照条件下有效
- 可控门控可更大限度地降低功耗并延長使用寿命
- 低速启用输入
技术参数
产地：英國
类型：C2透镜
输出功率：0.36mW
波長：635 nm
激光等级：1
工作電压：3.3至5.0 Vdc
工作電流：30mA
工作温度：-10至+55°C
储存温度：-10至+80°C
孔径处的光束尺寸：2 mm
光束发散度：0.35 mrad
焦距：min.25 mm
孔径瞄准：≤10mrad
用户可调节焦点：是
25°C时的MTTF：≥90000小时
温度范围内的功率稳定性（典型值）：±1.5%
重量：12.6 g
尺寸：14 mmx14 mm直径x24 mm
外壳：黄铜M12螺纹前部和黑色塑料后部
隔离體：是
连接器类型：JST PHR4 4针
导線長度：500mm

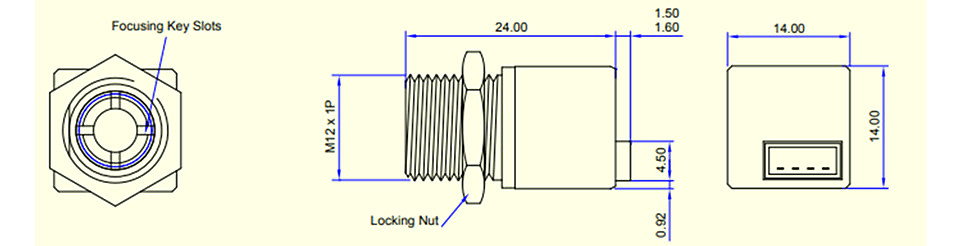

产品尺寸
产品参数
