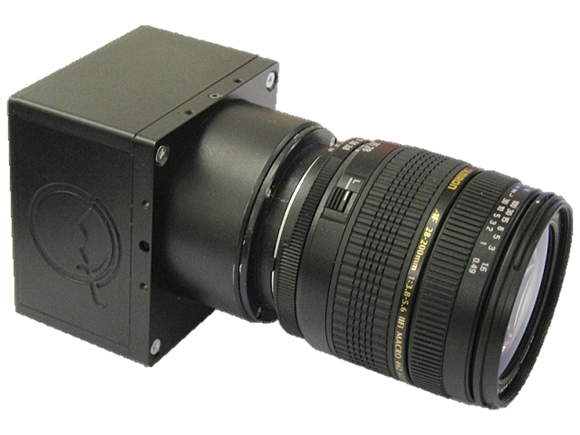

QUEST INNOVATIONS多光谱相机Condor-1000 MS-1-FV
- 品牌名称：QUEST INNOVATIONS
- 规格型号：Condor-1000 MS-1-FV
独特的3层全像素平面
全画幅和ROI模式
14.1百万像素有效
> 6 FPS全帧分辨率
14 KHz彩色線扫描模式
滚动快门和静态拍摄模式
内部黑電平校正
内部图像校正管道
用户LUT转换表
测试图案输出
板载32Bit处理器
Quest Innovations开发了一个使用革命性的Foveon X3传感器的工业级相机。Condor 1 Foveon相机采用三层CMOS技术，可以同时捕获所有像素级别的红色，绿色和蓝色光。与使用插值例程的拜耳彩色摄像机相比，3-CCD可以产生更精确的每像素颜色值。此外，因為没有插值，所以3-CCD图像可提供更精确的空间分辨率，从而实现更精确的边缘检测。
Condor-1000 MS1-FV具有3种不同的接口。CameraLink用于苛刻的实时应用程序。摄像机可以通过基本或中型连接全速运行。对于長距离传输应用（> 100m），可以使用光纤接口，该接口可以全速，全分辨率和全比特率传输图像。对于接口成本為重要且不需要全传输速率的应用，可以使用GigE接口。
由于独特的三层技术和传感器上的特殊寄存器，Condor-1000 MS1-FV可以在行扫描模式下运行，并且可以在RGB通道中实现完美的对齐。RGB数据在任何方向上都没有空间偏移。与其他線扫描相机不同，Condor-1000 MS1-FV可以在線和區域操作之间即时切换，以促进应用开发和相机对准。
传感器：Foveon F13
分辨率：14.1百万像素（2652 x 1768 x 3层）
图像區域：20.68 x 13.79 mm
影像对角線：24.86 mm
像素时钟：40 MHz
像素尺寸：7.8μm正方形
長宽比：3：2
数据速率：~100 MB /秒
帧速率：全帧max.6.9 Fps
14 KHz彩色線扫描模式
数据位：每个通道每个像素8至12位可选
输出：CameraLink（基本，中）
光纤（3.125Gbps）
GigE（降低的帧频）
动态范围：> 62dB（使用绿色光電二极管测量）
增益范围：T.b.d.
带通滤光片：420-660nm，可选
工作温度：0 .. 50°C
電源：12..24 V
功耗：t.b.d.
质量：t.b.d.
尺寸（宽x高x深）：78 x 83 x 80 mm
镜头座：F口
控制：通过接口串行
電源：Hirose HR10 12Pin
