光學滤光片的基本概念及参数
来源：
阅读：667
发布时间：2023-04-20 13:27:36

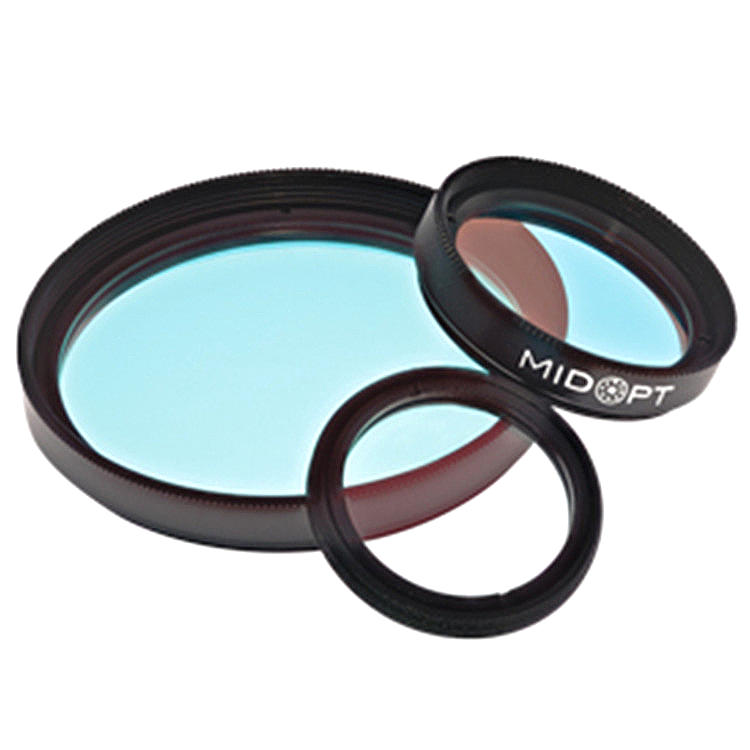

光學滤光片是只让某一波段光透过（透射率大）的光學元件。
通过光谱的分布長短（即光谱所处區域）把滤光片分為：
带通型滤光片：选定特定波段的光通过，通带以外的光截止。其光學指标主要是中心波長（CWL），半带宽（FWHM)，中心波長透过率（Tp），截止度及截止范围。按带宽分為窄带和宽带，通常按带宽比中心波長的值来區分，小于2%来定為窄带，大于2%定為宽带。
短波通型(又叫低波通)：短于选定波長的光通过，長于该波長的光截止。
長波通型(又叫高波通)：長于选定波長的光通过，短于该波長的光截止。
峰值透过率(TP):假设光初始值為100%,通过滤光片后有部分损耗了,通过光谱测量得出只有85%了,那就可以把这个滤光片的光學透过率定為(Tp)>80%。

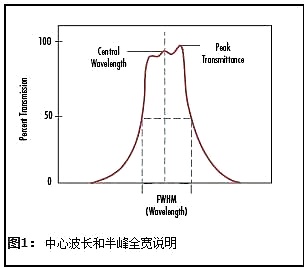

中心波長(CWL)：滤光片在实际应用中所使用的波長,如光源主峰值是850nm led灯,那需求的中心波長就是850nm。
半带宽(FWHM)：简单说就是max透过率的1/2处所对应的波長,左右波長值相减,例如,峰值是90%,1/2就是45%,45%所对应的左右波長是875nm和825nm,那半带宽就是50nm。

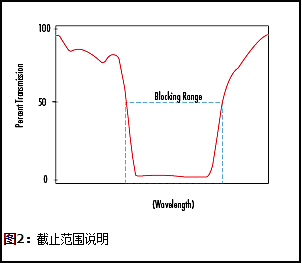

截止范围：截止范围是用于表示通过滤光片衰减的能量光谱區域的波長间隔（图2）。截止的程度又称之為截止深度，通常用光密度或者透射率表示。

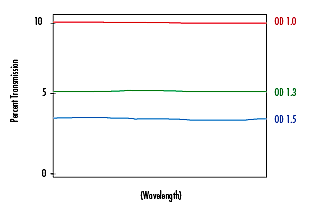

光密度（OD)：光密度(OD)描述滤光片截止程度，并且与穿过的能量透射量有关。光密度值越高透射率越低，图3示意了三种不同的光密度：OD 1.0，OD 1.3和OD 1.5分别对应的透射率。T為透射率，如80，表示透射率80%。
入射角度：入射光線和滤光片表面法線之间的夹角。当光線正入射时，入射角為0°。
截止率(Blocking):截止區所对应的透过率.由于要想透过率达到零,那是非常难的事情,只能选择它透过率接近于零，但通常透过率达到10的负5次方以上就可以满足大部分使用要求，通常转换為光學密度值，用OD>5表示。
截止波段: 可接受的不需要的波長min區间范围，由于多数電子成像用的感光器件的响应范围是350-950nm,在实际中确定范围稍稍比这个區间宽一点即可。紫外及红外的截止范围确定比这个要繁杂一些，需要根据使用的探头响应范围来确定。

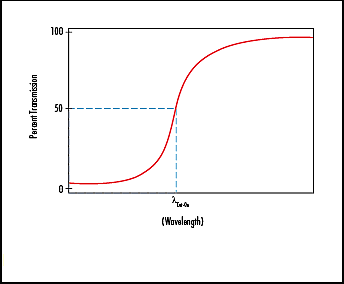

起始波長：起始波長是用于表示在長波通滤光片中透射率增加至50%波長的术语。起始波長由图4中的λcut-on起始表示。

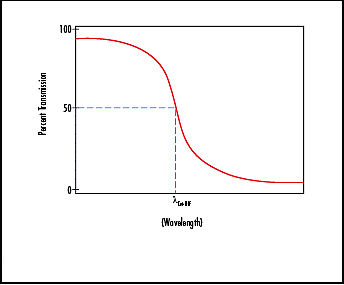

截止波長：截止波長是用于表示在短波通滤光片中透射率降低至50%波長的术语。截止波長由图5中的λcut-off截止表示。
有效孔径：光學系统中有效利用的物理區域。通常与滤光片的外观尺寸相似，同心，尺寸略小些。
以带通滤光片為例，中心波長、半宽、起始波長等都有公差，因此订購产品时一定要标明公差范围。公差越小，制造难度越大，成本越高。用户可以根据实际需要，提出合理公差范围。
圆形光學元件的直径公差提供了一个可接受的直径值范围。此生产规格会因制作光學产品的某些光學加工公司的技术水平和能力而有所不同。虽然直径公差不会对光學产品本身的光學性能产生任何影响，但如果要在任何一种固定器上安装光學产品，则它是您必须考虑的一种非常重要的机械公差。例如，如果透镜的直径与其标称值存有偏差，则有可能使已安装的组件中的机械轴偏离光學轴，从而导致光的偏心。通常，直径的生产公差為：+0.00/-0.10 mm表示一般质量，+0.00/-0.050 mm表示精密质量，+0.000/-0.010 mm则為高质量。
光學元件（典型的是透镜）的中心厚度，测量的是光學元件中心部分的材料厚度。中心厚度是通过透镜的机械轴来测量的，该机械轴是作為透镜外部边缘之间的轴来定义的。透镜中心厚度的变化会影响光學性 能，这是因為中心厚度及其曲率半径会决定光線穿过透镜的光學路径長度。通常，中心厚度的生产公差為：+/-0.20 mm表示一般质量，+/-0.050 mm表示精密质量，+/-0.010 mm则為高质量.
滤光片的表面光洁度是光學零件有效通光面积表面缺陷的更大允许尺寸和定量(数量)的描述，一般用数值表示：道子--点子，即：S/D(scratch/dig)，就是我们常常看到的60-40/40-20等这样的数值。60-40表示道子的更大数值為60微米，斑点更大数值為40丝。道子是指窄而長的缺陷。60表示道子更大宽度数值為60微米。当元件中的更大道子超 过了指标要求中的更大道子时，此元件判為不合格品；40表示在任何20mm范围内不能有一个大于0.4的点子，也可理解為在任何20mm范围内所有疵点直径和不超过更大尺寸疵点的2倍，40-20等这种数值可以一次类推，原理都是一样的。
