晶體闸流管简称晶闸管，也称為可控硅整流元件（SCR），是由三个PN结构成的一种大功率半导體器件。在性能上，晶闸管不仅具有单向导電性，而且还具有比硅整流元件更為可贵的可控性，它只有导通和关断两种状态。
晶闸管的优点很多，例如：以小功率控制大功率，功率放大倍数高达几十万倍；反应极快，在微秒级内开通、关断；无触点运行，无火花、无噪声；效率高，成本低等。因此，特别是在大功率UPS供電系统中，晶闸管在整流電路、静态旁路开关、无触点输出开关等電路中得到广泛的应用。
晶闸管的弱点：静态及动态的过载能力较差，容易受干扰而误导通。

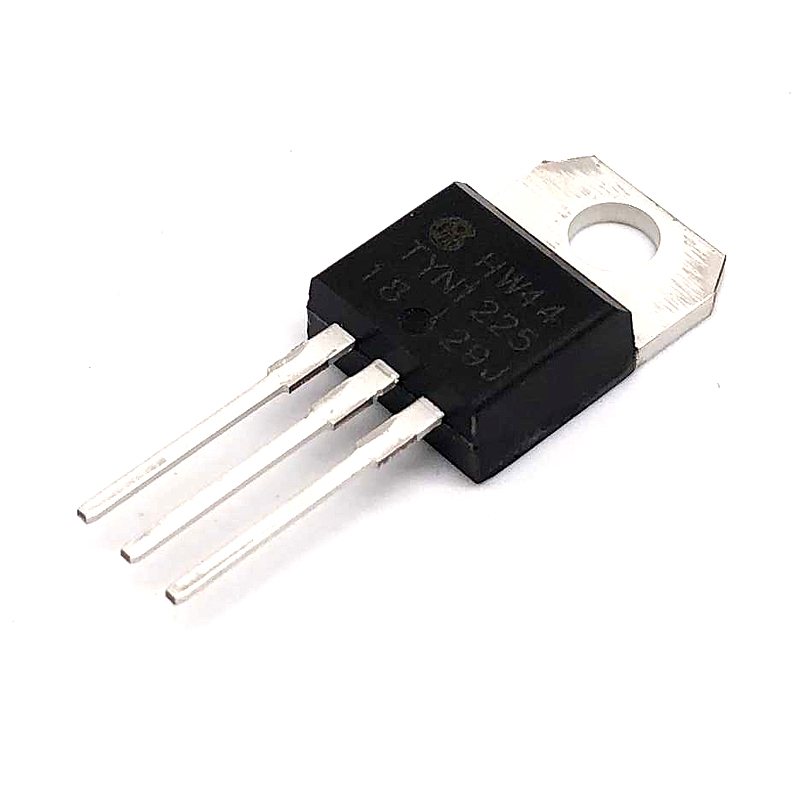

晶闸管从外形上分类主要有：螺栓形、平板形和平底形。

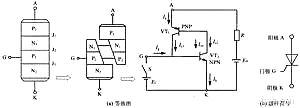

晶闸管是PNPN四层三端器件，共有三个PN结。分析原理时，可以把它看作是由一个PNP管和一个NPN管所组成，其等效图解如图1（a）所示，图1（b）為晶闸管的電路符号。
晶闸管是四层三端器件，它有J1、J2、J3三个PN结，可以把它中间的NP分成两部分，构成一个PNP型三极管和一个NPN型三极管的复合管。
当晶闸管承受正向阳极電压时，為使晶闸管导通，必须使承受反向電压的PN结J2失去阻挡作用。每个晶體管的集電极電流同时就是另一个晶體管的基极電流。因此是两个互相复合的晶體管電路，当有足够的门极電流Ig流入时，就会形成强烈的正反馈，造成两晶體管饱和导通。
设PNP管和NPN管的集電极電流分别為IC1和IC2，发射极電流相应為Ia和Ik，電流放大系数相应為α1＝IC1／Ia和α2＝IC2／Ik，设流过J2结的反相漏電流為ICO，晶闸管的阳极電流等于两管的集電极電流和漏電流的总和：
Ia＝IC1＋IC2＋ICO＝α1Ia＋α2Ik＋ICO （1）
若门极電流為Ig，则晶闸管阴极電流為：Ik＝Ia＋Ig。
因此，可以得出晶闸管阳极電流為：
（2）硅PNP管和硅NPN管相应的電流放大系数α1和α2随其发射极電流的改变而急剧变化。当晶闸管承受正向阳极電压，而门极未接受電压的情况下，式（1）中Ig＝0，（α1＋α2）很小，故晶闸管的阳极電流Ia≈ICO，晶闸管处于正向阻断状态；当晶闸管在正向门极電压下，从门极G流入電流Ig，由于足够大的Ig流经NPN管的发射结，从而提高放大系数α2，产生足够大的集電极電流IC2流过PNP管的发射结，并提高了PNP管的電流放大系数α1，产生更大的集電极電流IC1流经NPN管的发射结，这样强烈的正反馈过程迅速进行。
当α1和α2随发射极電流增加而使得（α1＋α2）≈1时，式（1）中的分母1－（α1＋α2）≈0，因此提高了晶闸管的阳极電流Ia。这时，流过晶闸管的電流完全由主回路的電压和回路電阻决定，晶闸管已处于正向导通状态。晶闸管导通后，式（1）中1－（α1＋α2）≈0，即使此时门极電流Ig＝0，晶闸管仍能保持原来的阳极電流Ia而继续导通，门极已失去作用。在晶闸管导通后，如果不断地减小電源電压或增大回路電阻，使阳极電流Ia减小到维持電流IH以下时，由于α1和α2迅速下降，晶闸管恢复到阻断状态。

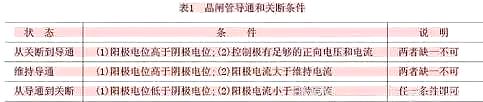

由于晶闸管只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化，此条件见表1。
（1）晶闸管承受反向阳极電压时，无论门极承受何种電压，晶闸管都处于关断状态。
（2）晶闸管承受正向阳极電压时，仅在门极承受正向電压的情况下晶闸管才导通。
（3）晶闸管在导通情况下，只要有一定的正向阳极電压，无论门极電压如何，晶闸管保持导通，即晶闸管导通后，门极失去作用。
（4）晶闸管在导通情况下，当主回路電压（或電流）减小到接近于零时，晶闸管关断。
晶闸管阳极A与阴极K之间的電压与晶闸管阳极電流之间关系称為晶闸管伏安特性，如图2所所示。正向特性位于第一象限，反向特性位于第三象限。
当门极G开路，阳极加上反向電压时（见图3），J2结正偏，但J1、J2结反偏。此时只能流过很小的反向饱和電流，当電压进一步提高到J1结的雪崩击穿電压后，同时J3结也击穿，電流迅速增加，如图2的特性曲線OR段开始弯曲，弯曲处的電压URO称為“反向转折電压”。此后，晶闸管会发生永久性反向击穿。
当门极G开路，阳极A加上正向電压时（见图4），J1、J3结正偏，但J2结反偏，这与普通PN结的反向特性相似，也只能流过很小電流，这叫正向阻断状态，当電压增加，如图2的特性曲線OA段开始弯曲，弯曲处的電压UBO称為“正向转折電压”。
由于電压升高到J2结的雪崩击穿電压后，J2结发生雪崩倍增效应，在结區产生大量的電子和空穴，電子进入N1區，空穴进入P2區。进入N1區的電子与由P1區通过J1结注入N1區的空穴复合。同样，进入P2區的空穴与由N2區通过J3结注入P2區的電子复合，雪崩击穿后，进入N1區的電子与进入P2區的空穴各自不能全部复合掉。这样，在N1區就有電子积累，在P2區就有空穴积累，结果使P2區的電位升高，N1區的電位下降，J2结变成正偏，只要電流稍有增加，電压便迅速下降，出现所谓负阻特性，见图2中的虚線AB段。这时J1、J2、J3三个结均处于正偏，晶闸管便进入正向导電状态——通态，此时，它的特性与普通的PN结正向特性相似，如图2的BC段。
在门极G上加入正向電压时（如图5所示），因J3正偏，P2區的空穴进入N2區，N2區的電子进入P2區，形成触发電流IGT。在晶闸管的内部正反馈作用（如图2）的基础上，加上IGT的作用，使晶闸管提前导通，导致图2中的伏安特性OA段左移，IGT越大，特性左移越快。
门极开路，重复率為每秒50次，每次持续时间不大于10ms的断态max脉冲電压，UDRM＝90％UDSM，UDSM為断态不重复峰值電压。UDSM应比UBO小，所留的裕量由生产厂家决定。
其定义同UDRM相似，URRM＝90％URSM，URSM為反向不重复峰值電压。
选UDRM和URRM中较小的值作為额定電压，选用时额定電压应為正常工作峰值電压的2～3倍，应能承受经常出现的过電压。
