光导纤维（英语：Optical fiber），简称光纤，是一种由玻璃或塑料制成的纤维，利用光在这些纤维中以全内反射原理传输的光传导工具。
微细的光纤封装在塑料护套中，使得它能够弯曲而不至于断裂。通常光纤的一端的发射设备使用发光二极管或一束激光将光脉冲发送至光纤中，光纤的另一端的接收设备使用光敏组件检测脉冲。包含光纤的線缆称為光缆。
由于信息在光导纤维的传输损失比電在電線传导的损耗低得多，更因為主要生产原料是硅，蕴藏量极大，较易开采，所以价格很便宜，促使光纤被用作長距离的信息传递介质。
光纤的主要用途，是通信。目前通信用的光纤，基本上是石英系光纤，其主要成分是高纯度石英玻璃，即二氧化硅(SiO2) 。
光纤通信系统，就是利用光纤来传输携带信息的光波，以达到通信的目的。
在光纤中，光信号是由很多不同的成分组成的，由于信号的各频率成分或各模式成分的传播速度不同，经过光纤传输一段距离后，不同成分之间出现时延差，引起传输信号波形失真，脉冲展宽，这种现象称為光纤色散。
光纤色散的存在使传输的信号脉冲畸变和展宽，从而产生码间干扰。為了保证通信质量，必须增大码间间隔，即降低信号的传输速率，这就限制了光纤系统的通信容量和传输距离。
按照色散产生的原因，光纤色散可分為模式色散，材料色散、波导色散和极化色散。
光纤的损耗是指：光信号经光纤传输后，由于吸收、散射等原因引起光功率的减小。
-
本征吸收：光纤材料本身所固有的吸收作用。
-
散射损耗。線性散射；非線性散射；结构不完善散射。
-
其他衰耗：微弯曲衰耗等。光纤是柔软的，可以弯曲，可是弯曲到一定程度后，光纤虽然可以导光，但会使光的传输途径改变。由传输模转换為辐射模，使一部分光能渗透到包层中或穿过包层成為辐射模向外泄漏损失掉，从而产生损耗。当弯曲半径大于5～10cm时，由弯曲造成的损耗可以忽略。
-
通信容量巨大。从理论上讲，一根光纤可以同时传输100亿个话路，目前同时传输50万个话路的试验已经成功，比传统同轴電缆、微波等高出几千乃至几十万倍。
-
中继距离長。光纤具有极低的衰耗系数，配以适当的光发送、光接收设备、光放大器、前向纠错与RZ编码调制技术等，可使其中继距离达数千公里以上，而传统電缆只能传送1.5km，微波50km，根本无法与之相比拟。
-
-
适应能力强。具有不怕外界强電磁场的干扰、耐腐蚀等优点。
-
因為光纤的基本成分是石英，只传光，不导電，不受電磁场的作用，在其中传输的光信号不受電磁场的影响，故光纤传输对電磁干扰、工业干扰有很强的抵御能力。也正因為如此，在光纤中传输的信号不易被窃听，因而利于保密。
-
-
-

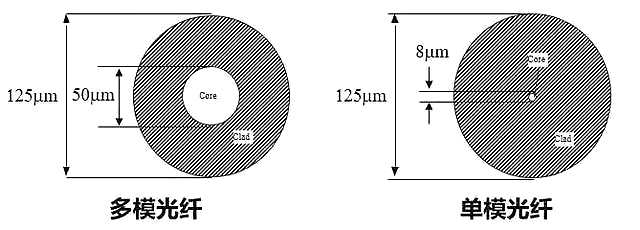

多模光纤：可传多种模式的光。但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。
-
单模光纤：只能传一种模式的光，因此其模间色散很小，适用于遠程通讯。
5.光纤跳線（Optical Fiber Patch Cord/Cable)：
又叫光纤连接器，两端都有连接头。光跳線由一根或数根一定長度的光纤和光连接器构成，光跳線用来做从设备到光纤布線链路的跳接線，一般用于连接光端机和终端盒。
-
单模光纤(Single-modeFiber)：一般光纤跳線用黄色表示，接头和保护套為蓝色；传输距离较長。单模光缆的连接距离可达10公里。
-
多模光纤(Multi-modeFiber)：一般光纤跳線用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。多模光缆的连接距离要短的多，是300米或500米（主要看激光的不同，产生短波長激光的光源一般有两种，一种是62.5的，一种是50的）

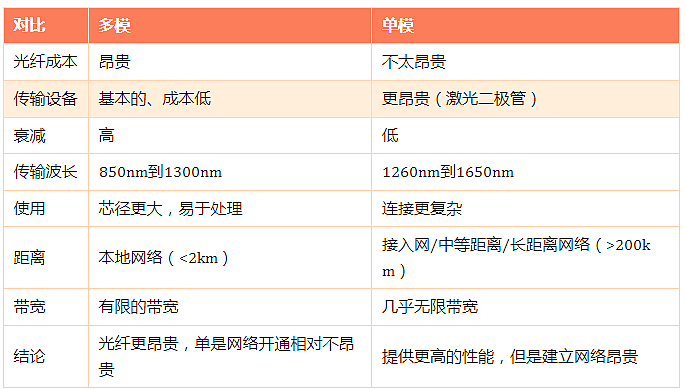

多模光纤通常在建筑物内或公司园區内具有成本效益，而单模光纤则更适合長距离运行。单模光纤可以传输更遠的距离，但是通常需要更昂贵的设备。对于長度不超过几百米的安装，多模式是经济有效的。

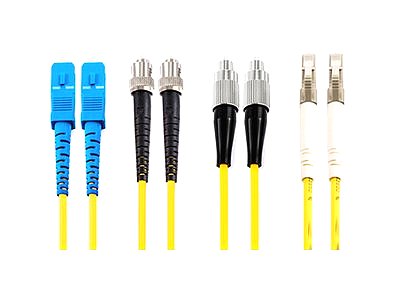

光纤连接器按连接头的结构形式可分為：FC、SC、ST、LC、D4、DIN、MU、MT-R等类型，常用的為FC、SC、ST和LC。
-
FC接口：全名叫Ferrule Connector，最早应用于存储局域网络。外壳材质為金属，接口处有螺纹，和光模块连接时可以固定的很好。
-

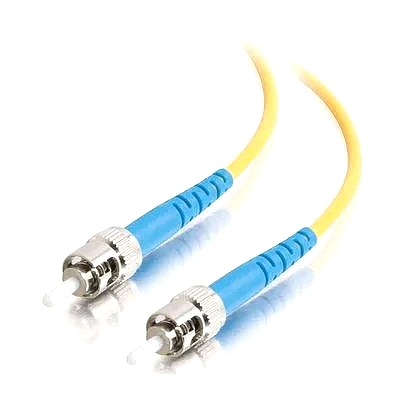

ST接口：(Stab & Twisst)材质為金属，接口处為卡扣式，常用于光纤配線架
-

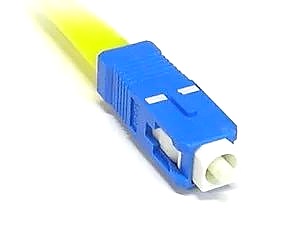

SC接口：（Square Connector）,材质為塑料，推拉式连接，接口可以卡在光模块上，常用于交换机.
“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化的优点。传输设备侧光接口一般用SC接头
-

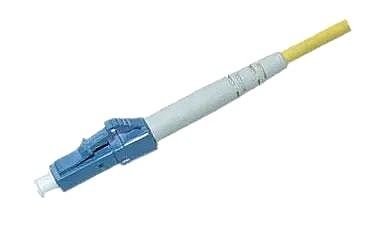

LC接口：（Lucent Connector）材质為塑料，用于连接SFP光模块，接口可以卡在光模块上
“LC”接头与SC接头形状相似，较SC接头小一些。“FC”接头是金属接头， 一般在ODF侧采用，金属接头的可插拔次数比塑料要多。在表示尾纤接头的标注中，常能见到“FC/PC”，“SC/PC”等。
又叫尾線、猪尾線，一端是连接头，另一端是光缆纤芯的断头。主要用于连接光缆与光纤收发器（之间还用到耦合器、跳線等）。一般出现在光纤终端盒内，通过熔接方式与其他光缆纤芯相连，可简化電缆系统的安装和维护工作。
同光纤跳線一样，尾纤也分為单模尾纤和多模尾纤。它们两者在色彩、波長以及传输间隔方面有必定的差异。一般来说，多模尾纤為橙色，作业波長為850nm，传输间隔在500m左右；单模尾纤色彩為黄色，作业波長為1310m或1550m，它可以传输的间隔较長，為10—40km左右。别的，依据光纤芯数的不同，尾纤又可以分為单芯尾纤、4芯尾纤、6芯尾纤、8芯尾纤、12芯尾纤、24芯尾纤等。
尾纤首要的一个效果就是衔接。光纤和尾纤衔接，把光缆中的裸纤和光纤尾纤熔合在一起变成一个全體，而尾纤则有一个独自的光纤头，经过与光纤收发器相连，将光纤和双绞線衔接，接到信息插座。在光纤的熔接过程中，常用到以下首要东西：光端盒、光纤收发器、尾纤、耦合器、专用剥線钳、光纤切割刀等。传输體系常用的尾纤有SC/PC、FC/PC、LC/PC、E2000/APC、ST/PC等五种接口。
-
FC-SC类型，也就是一般所的圆转方的尾纤。FC衔接ODF盒，SC衔接设备的光口。这种光纤衔接器在前期的SBS和Optix设备中运用较多。
-
FC-FC类型，俗称圆转圆的尾纤。一般用做ODF架之间的跳纤。
-
SC-SC类型，俗称方转方尾纤，一般用在设备之间光板的衔接。
-
SC-LC类型，LC接口俗称小方头尾纤，归于卡接式接头。现在华為OSN系列设备，中兴S系列设备，包含前期朗讯的波分设备，都是用的这种光纤衔接器。
-
LC-LC类型，一般用在波分设备之间的内部连纤中，这个运用比较少。
