面包板是我们做创客活动不可缺少的工具。面包板是最基本、最简单的元件之一。由于面包板上有很多小插孔，各种電子元器件可根据需要任意插入或拔出，免去了焊接的工序，节省了電路的组装时间，且元件可以重复使用，非常适合電路的组装、调试和學习。

面包板是这个样子的：

面包板这个名称听起来有点奇怪，電路跟面包有关系吗？您别不信，还真有关系。面包板的得名可以追溯到真空管電路的年代，当时的電路元器件大都體积较大， 人们通常通过螺丝和钉子将他们固定在一块切面包用的木板上进行连接，后来電路元器件體积越来越小，但面包板的名称沿用了下来。

                           面包板的规格

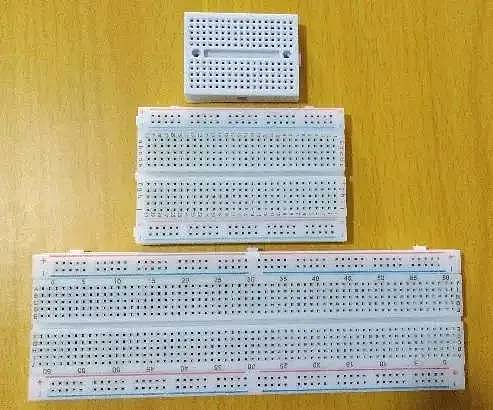

面包板有不同的规格，如170孔（3547mm），400孔（8555mm），800孔（165*55mm）等。如下图，从上到下依次為170孔、400孔和800孔面包板：

每块面包板的四边都有凸起和凹槽，使同一大小规格的面包板可以进行拼接，可用空间变大。面包板背面一般都有不干贴，方便其粘贴固定在物體上。

                         结构以及内部构造

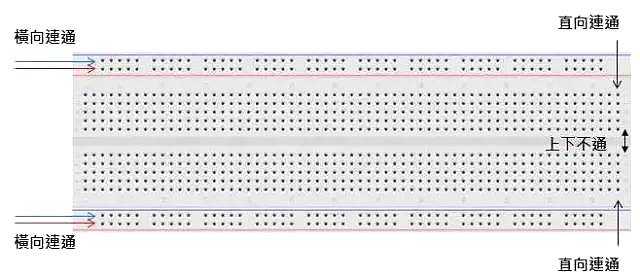

面包板使用热固性酚醛树脂制造，板底有金属条，在板上对应位置打孔使得元件插入孔中时能够与金属条接触，从而达到导電目的，一般将每5个孔用一条金属条连接。板子中央一般有一条凹槽，这是针对需要集成電路、芯片试验而设计的。板子两侧有两排竖着的插孔（電源轨），也是5个一组，為板子上的元件提供電源。

1、電源轨

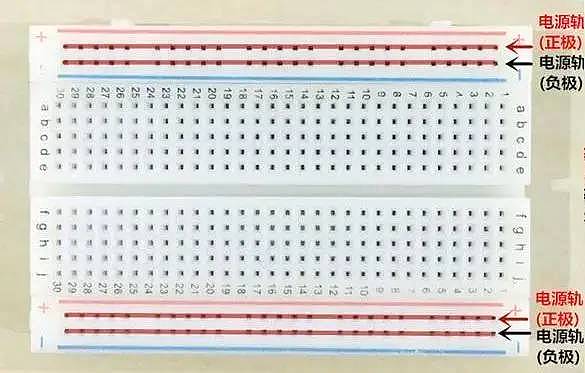

在面包板的上下两侧分别有两列插孔，一般是作為電源引入的通路。上方第一行标有“+”的一列有5组插孔，每组5个（内部5个孔连通），均為正极。上方第二行标有“-”的一列有5组插孔，每组5个（内部5个孔连通），均為接地。面包板下方第一行与第二行结构同上。如需用到整个面包板，通常将“+”与“+”用导線连接起来，“-”与“-”用导線连接起来。

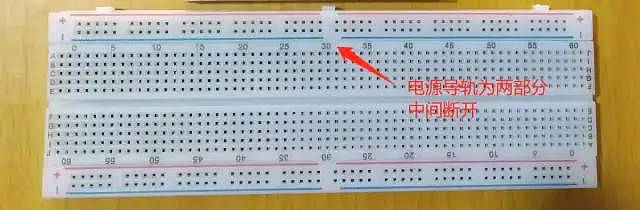

800孔的電源板電源轨有两种类型，一种是整个電源轨全连通，面包板上的红蓝标识線為：一整条線，另一种是電源轨分為两部分，中间断开，我们在搭建電路时一定注意，如下图：

2、接線轨

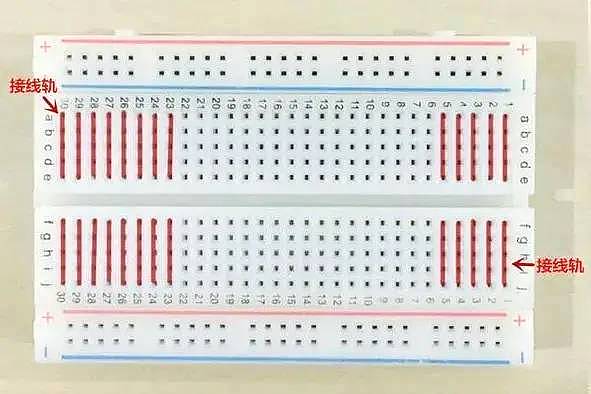

连接孔分為上下两部分，是我们的主工作區，用来插接原件和跳線。在同一列中的5个插孔（在面包板的两端有字母标识，即a-b-c-d-e，f-g-h-i-j）是互相连通的；列和列（在面包板的上下两侧有数字标识，即1-30）之间以及凹槽上下部分（即e-f）是不连通的。

3 凹槽

在面包板的中间有一个長長的凹槽，其作用如下：

• 表示上下两部分是断开的。

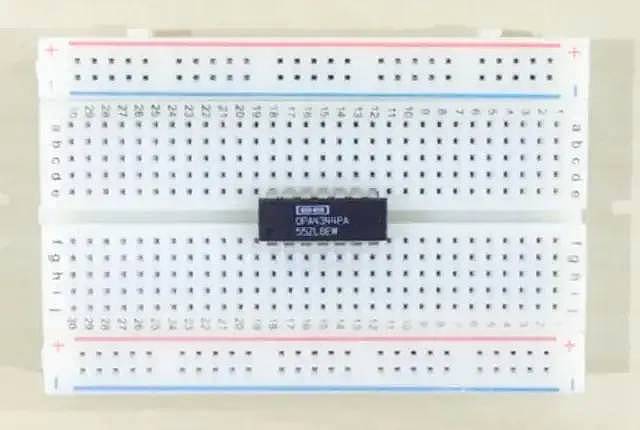

• 凹槽中间距离為7.26mm，刚好插入标准窄體的DIP引脚集成電路芯片。









•

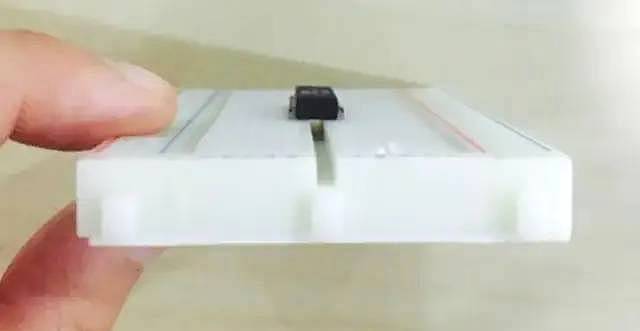

• 由于集成電路芯片引脚很多，一般不易取下来，如果暴力拔出很容易弄弯引脚，甚至折断引脚，这个凹槽刚好可以用镊子之类东西伸到集成電路下面，方便取出集成電路。
