消色差波片基本原理
来源：
阅读：157
发布时间：2023-08-31 13:40:18
双折射是光學晶體的基本光學特性之一。当一束光透过双折射晶體，会分解成寻常光（o光）和非常光（e光）。改变晶體厚度，可以调控两束光的相位差，制备出具有不同偏振调制特性的1/2波片、1/4波片（相位延迟器）等光學元件，在光通信、显示和偏振光學等领域具有重要应用价值。消色差波片一般由双折射材料制作，产生的相位延迟為：
其中n0和ne分别是o光和e光的折射率，由于光學材料对不同波長的色光有不同的折射率，即n0和ne均為波長的函数，因此，波片厚度d也是波長的函数。根据以上理论，常用的1/4波片和1/2波片厚度一定，仅对单一波長使用，对别的波長就会产生误差，甚至完全不能使用，这对于非单色光谱工作就造成了困难。消色差波片能有效减少波長对相位延迟的影响，实现同一波片在多个波段具有同一延迟量，在很宽的波長范围实现均匀的相位延迟。

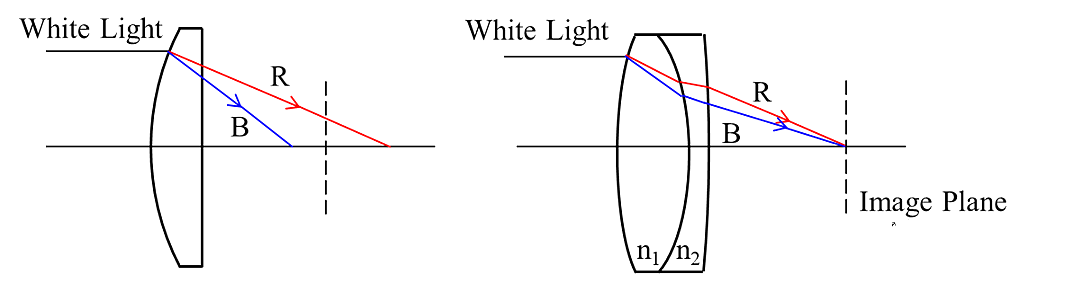

色差本质上是由于光學材料对不同波長的色光有不同的折射率（即色散）而带来的像差，如下图左侧所示，同一孔径不同色光经光學系统后与光轴有不同的交点，在任何像面位置，物点的像是一个彩色的弥散斑。下图右侧是一个典型的消色差透镜示意图，通过使用两片不同折射率的玻璃组合来补偿色差。
“消色差波片”的“色差”与几何像差中描述的成像色差意义不同，它是指波長对相位延迟的影响。
单个双折射晶體波片的延迟可以简化表示為：
其中，μ為材料双折射率，d為晶體厚度，λ為入射光波長。若能找到一种晶體材料，其双折射率随波長成線性变化，那么它的延迟就不再随波長变化。但现实中很难找到能够满足这种要求的双折射晶體。
与消色差透镜类似，不同晶體其双折射率随波長变化是不一致的，利用这一原理，采用两种不同材料的晶體，可以组成消色差波片。对不同波長光的相位延迟如下式：
已知μ1、μ′1、μ2、μ′2、λ1、λ2时，可以求出d1、d2的厚度，保证在λ1、λ2两波長处得到相同的相位延迟，从而实现消色差的目的。

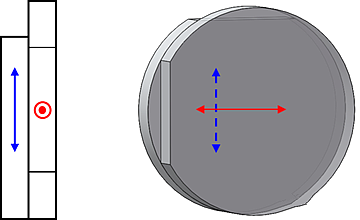

常用的消色差波片由石英晶體和氟化镁（MgF2）构成，通过将多级石英波片的快轴和氟化镁波片的慢轴对准，可以获得零级消色差波片，根据两块波片的光程差為λ/4和λ/2，分别获得λ/2和λ/4消色差波片，如下图所示。
消色差波片在光學系统中的应用非常广泛，特别是在高精度成像和测量领域。例如，在显微镜、望遠镜、摄影镜头、激光测距仪等光學设备中，消色差波片都是必不可少的元件。消色差波片还可以用于光谱分析、光學通信、光學传感等领域。除了消色差波片，还有其他一些方法可以消除色差，例如使用非球面透镜、多片透镜组合、色散补偿棱镜等。但是，这些方法都存在一定的局限性和缺陷，而消色差波片则具有结构简单、效果稳定、成本低廉等优点，因此被广泛应用。
由于折射率的色散特性，基于传统光學设计方案的波片只能在特定波長工作，不能满足光學系统集成化的发展。如何制备消色差的波片成為光學领域重要的技术挑战之一。制造消色差波片的核心是控制每个波長的相位延迟。消色差1/4波片的制备一般通过多个单轴晶片的黏合，或精确设计的超材料和超表面来实现。然而，单轴晶片的黏合和超材料的制备都受到加工极限的限制，目前尚没有在可见光波段实现宽光谱消色差1/4波片的简单技术路線。
