5G时代，光學创新引起终端发展。同样，在車载、安防、物联网等领域，智能视觉占据越来越重要的作用。在光學创新中，镜头是非常重要的一部分。今天，我们就通过一篇文章来了解镜头组立的流程及工艺。

首先，我们来看，一个镜头由哪些部分组成。

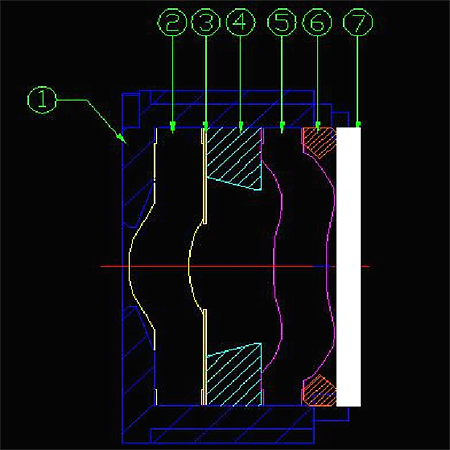

LENS基本元件介绍：

1、Barrel      镜筒

2、L1            一号镜片

3、Mylar       光阑片

4、Spacer1   垫圈

5、L2             二号镜片

6、Spacer2   固定环

7、IR片         红外截止滤光片

注塑成型生产流程

白物成型：塑料非球面镜片成型，目前主要用于手机镜头、数码镜头、变焦镜头及車载镜头的组装。俗称白料為白物材料。

黑物成型：手机镜头各类塑料配件成型，如塑料压圈、塑料镜筒、底座等。俗称黑料為黑物材料。

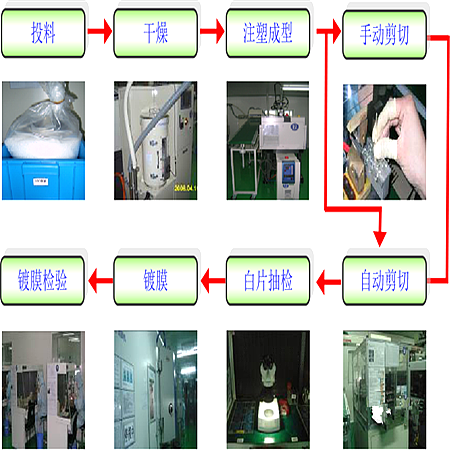

白物成型（镜片）加工过程

镀膜：光學镀膜是指在镜片表面上镀上一层(或多层)金属(或介质)薄膜的工艺过程。在镜片表面镀膜的目的是為了达到减少光的反射、分束、分色、滤光、偏振等要求。

主要生产设备：镜片注塑机、自动剪切机、镀膜机。

主要检验设备：轮廓仪（干涉仪）、反射率测试仪、镜片缺陷检测仪。

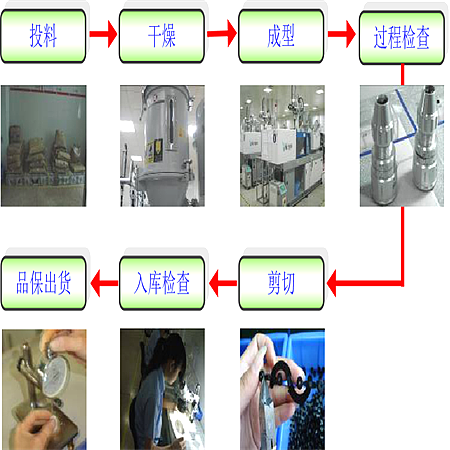

黑物成型（配件）加工过程

主要生产设备：部件注塑机。

主要检验设备：测量显微镜。

镜头组立生产流程

组立即装配。指将若干镜片，隔圈、压圈等配件，按组立作业标准书的要求，进行组装合成成品镜头的过程。

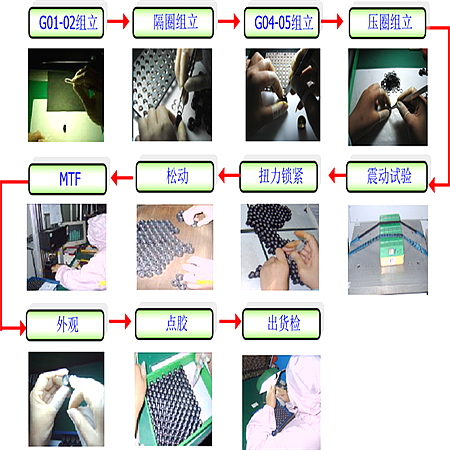

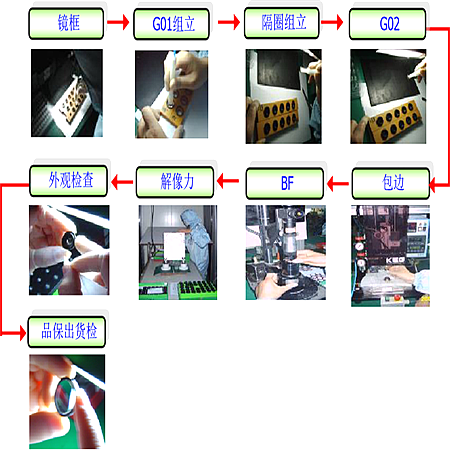

数码类镜头组立过程

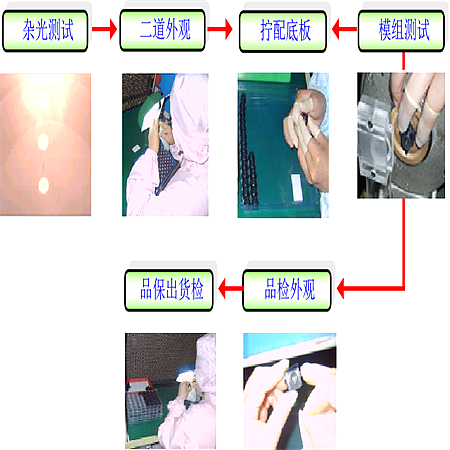

扫描类镜头组立过程

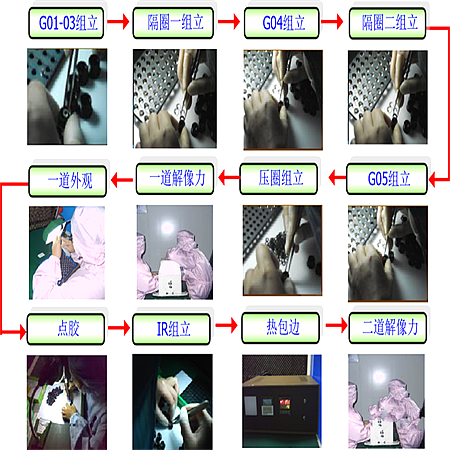

小变焦镜头组立过程

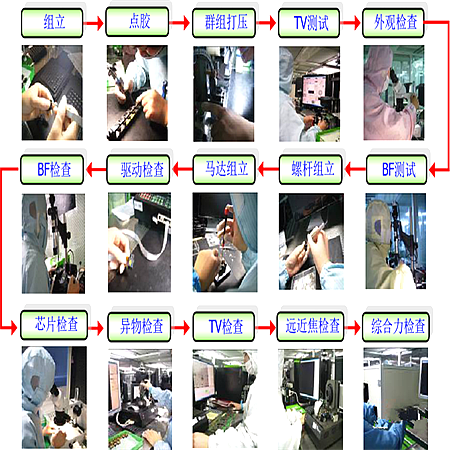

ZOOM镜头组立过程

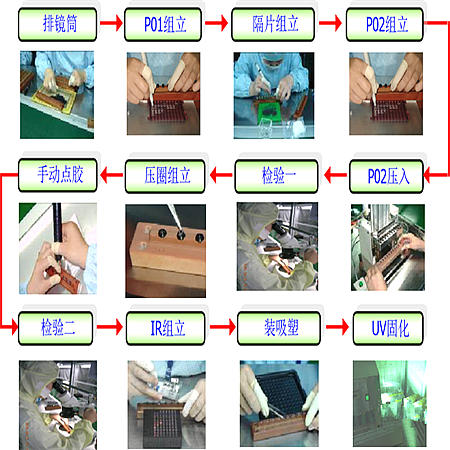

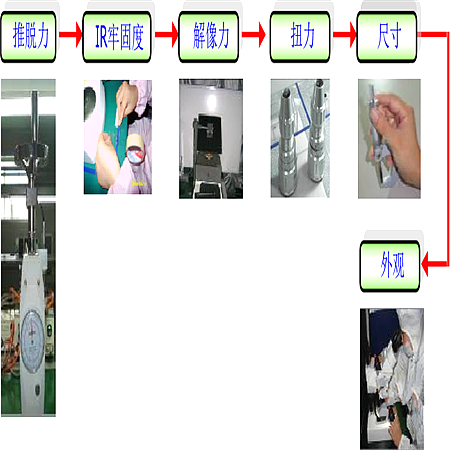

手机镜头组立过程

主要生产和检测设备：曝光机、投影检测仪、CCM机台、MTF机、推脱力测试仪、显微镜、点胶机、组立机、分选机等。

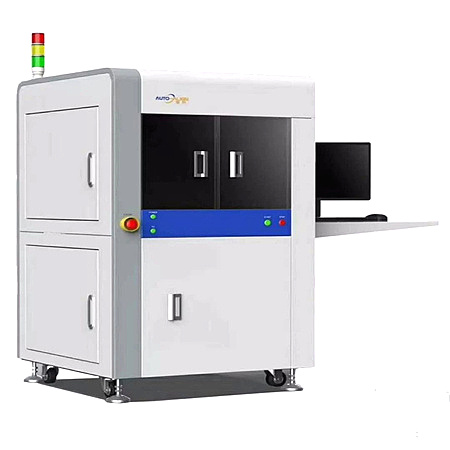

MTF测试机

调制传递函数（Modulation Transfer Function）是评价光學成像系统的一个综合指标，简称MTF。它表示的是经过相机成像后的图像的对比度与成像前的原图像或实物的对比度之比，是所有光學系统性能判断中最全面的判据。
