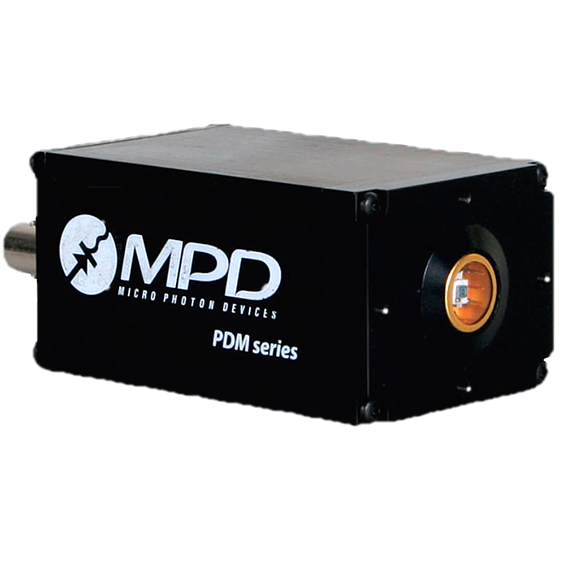

PicoQuant单光子探测器PDM PD-100-CTC-FC

4923 阅读
  • 品牌名称:PicoQuant
  • 规格型号:PDM PD-100-CTC-FC
产品介绍

PDM系列的光子计数检测器模块都是由Micro Photon Devices(MPD)设计和制造的固态仪器。它们具有良好的光子检测效率和定时分辨率,这是通过使用外延硅单光子雪崩二极管(SPAD)和集成有源淬火電路(iAQC)获得的。SPAD是為时间分辨光子计数应用专门设计和优化的。

时序分辨率低至<50 ps(FWHM)

550 nm时的量子效率49%

不同的有效面积:20、50和100 µm

高计数率超稳定

时序分辨率低至50 ps

PDM系列SPAD的检测效率PDM系列的SPAD生成两个输出信号-计数输出(TTL信号)和定时输出(NIM信号),可提供优于50 ps(FWHM)的光子定时分辨率,适用于检测波長。尤其是在470 nm以上,时间响应甚至可以与MCP-PMT媲美,并且使用快速TCSPC電子设备和合适的短脉冲激光器可以达到大约50 ps的仪器响应功能(IRF)。

不同的有源传感器區域

带有FC / PC光纤耦合器的PDM SPAD SPAD的有效區域直径為20、50或100 µm,具有不同的暗计数等级,可以提供易于使用的光纤FC / PC连接或zuowei自由光束模块。PDM SPAD覆盖约400 nm至1000 nm的光谱范围,在550 nm的VIS范围内具有高量子效率。它们非常坚固,可以承受日光的持续照射。高量子效率使它们成為荧光相关光谱(FCS)或荧光寿命成像(FLIM)等单分子应用的理想检测器,尤其是SPAD输出即使在计数率超过100万计数/秒时也具有稳定的时序。

产品参数

光子检测效率(典型值,不带FC连接器)

@ 400nm24%

@550 nm49%

@ 650nm37%

光纤连接器损耗:绝对值<20%

单光子定时分辨率

计数输出,TTL信号(FWHM):250 ps

定时输出,NIM信号(FWHM):低至50 ps,在蓝色/紫外光谱范围内增加

脉冲后概率Max.3%

输入/输出

死區时间:77 ns(典型值)

输出信号:TTL用于计数输出,NIM用于定时输出

输出脉冲的上升和下降时间:在10 pF负载下<2 ns

输出脉冲持续时间:20 ns(典型值)

门控输入:TTL控制(低電平门检测器关闭)

電源输入:连接器标准3.5毫米電源插座

运行条件

電源電压:未稳压的DC,任何值5 V–12 V
